Введение
Процесс гибки металла является ключевым этапом в производстве изделий из листового материала и широко применяется в автомобильной, авиационной, судостроительной, электронной, строительной и мебельной промышленности. В данной работе будут рассмотрены основные методы гибки, необходимое оборудование и инструменты, а также современные технологии в этой области.
Основные методы гибки

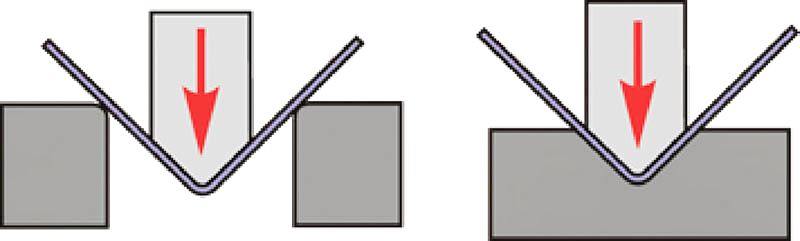

1. Свободная (воздушная) гибка
Метод свободной гибки предполагает, что заготовка опирается на две кромки матрицы, а необходимый угол гибки достигается за счет опускания пуансона, который не контактирует с дном матрицы. Данный метод позволяет выполнять гибы с различными углами при использовании одного набора инструментов. Точность гибки варьируется в пределах от ±15' до ±30' и зависит от таких факторов, как точность перемещения пуансона, толщина листового материала и его механические свойства. Свободная гибка преимущественно используется для обработки листов толщиной более 1,2 мм.
2. Штампование
Процесс штампования представляет собой более точный метод гибки, при котором матрица и пуансон изготавливаются по форме требуемого гиба. Точность угловой гибки достигает ±10'. Однако данный метод требует значительных усилий и затрат на производство инструментов, а также наличия специализированного набора инструментов для различных углов гибки. Штампование чаще всего применяется для обработки листов толщиной до 5 мм.
Оборудование для гибки
1. Ручные гибочные устройства
Ручные гибочные устройства предназначены для гибки тонких листов с высокой степенью точности. Они оснащены рычажными механизмами, которые позволяют загибать лист по шкале или до ограничительной планки. Подобные устройства способны сгибать листы толщиной до 1 мм и широко используются в жестяных работах.
2. Гибочные машины с поворотной балкой
Гибочные машины с поворотной балкой представляют собой автоматизированные устройства, аналогичные ручным гибочным станкам, но работающие в автоматическом режиме. Они оснащены сервоприводами для управления положением гибочной балки и центра гибки, а также системой, предотвращающей прогиб балки. Данные машины могут сгибать как тонкие, так и толстые листы (до 6 мм) с высокой степенью точности.
3. Гидравлические вертикальные гибочные прессы
Гидравлические вертикальные гибочные прессы являются высокоточным и производительным оборудованием. Они позволяют выполнять гибку по различным схемам и создавать сложные детали. Управление данными прессами осуществляется с помощью компьютера, а также оснащены системами, компенсирующими прогиб и обеспечивающими защиту оборудования.
4. Автоматические гибочные комплексы
Автоматические гибочные комплексы представляют собой высокотехнологичное оборудование с роботизированными системами. Они способны автоматически подавать заготовки, выполнять гибку и менять инструменты. Данные комплексы используются для выполнения сложных операций с высокой точностью и скоростью.
Гибочный инструмент
Гибочный инструмент включает в себя матрицы, пуансоны, адаптеры и другие элементы. Производители, такие как Amada, Trumpf и Bystronic, предлагают как стандартные инструменты, так и изготовление инструментов по индивидуальным чертежам заказчика. Для предотвращения повреждений используются матрицы и пуансоны из жестких пластиков или специальных пленок.
Программное обеспечение для гибки
Для автоматизации и оптимизации процессов гибки разработано специализированное программное обеспечение. Производители, включая Bystronic, Trumpf и RAS, предлагают свои программные решения, которые позволяют проектировать детали, рассчитывать параметры гибки, моделировать процесс и создавать управляющие программы.
Заключение
В области гибки металла наблюдается постоянный прогресс. Внедряются новые виды оборудования и услуг, совершенствуются гибочные машины, применяются роботизированные системы, разрабатываются инновационные методы и схемы гибки, а также улучшаются программное и инструментальное обеспечение. Это способствует повышению удобства, безопасности и эффективности производственных процессов.
