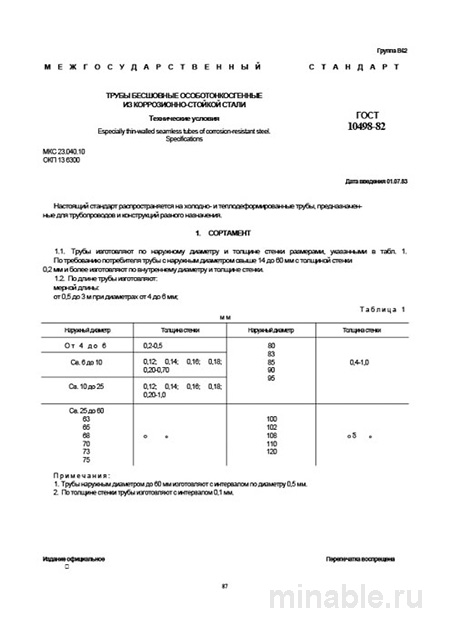

Обзор ГОСТ 10498-82: бесшовные особотонкостенные трубы из нержавеющей стали
Назначение и область применения
Стандарт ГОСТ 10498-82 регламентирует производство бесшовных холодно- и теплодеформированных труб из нержавеющей стали, характеризующихся особо тонкой стенкой. Отношение внешнего диаметра трубы к толщине стенки должно превышать 25. Эти трубы применяются в случаях, когда необходимы легкость, высокая прочность и устойчивость к коррозии.
Основные области использования включают:
-
теплообменники (змеевики и трубные пучки);
-
капиллярные системы;
-
трубопроводы высокого давления;
-
промышленная арматура.
Основные требования к трубам
Материалы
Для изготовления труб применяются специальные марки нержавеющей стали, устойчивые к коррозии. Наиболее распространенные из них:
-
12Х18Н10Т (аналог AISI 321);
-
08Х18Н10 (аналог AISI 304);
-
08Х17Н13М2Т (аналог AISI 316Ti).
Выбор конкретной марки стали зависит от условий эксплуатации, включая коррозионную активность среды.
Размеры и допуски
Допуски на толщину стенки и геометрическую форму труб регламентируются стандартом:
-
Толщина стенки: для труб с отношением D/s в диапазоне 25–40 допускается отклонение не более ±10%, для труб с D/s более 40 – не более ±7%.
-
Кривизна: максимальная величина отклонения от прямолинейности составляет 1,5 мм на метр длины. Для особо ответственных изделий проверка осуществляется по всей длине трубы.
-
Форма: труба должна иметь цилиндрическую форму без овальности и отклонений в толщине стенки.
Испытания
Качество труб оценивается по результатам комплекса испытаний, включающих:
-
испытание на растяжение;
-
испытание на сплющивание;
-
гидравлическое испытание на прочность (или альтернативные методы, такие как ультразвуковая дефектоскопия).
Контроль качества
Контроль качества осуществляется на всех этапах производства. Каждая партия труб должна соответствовать требованиям стандарта по следующим параметрам:
-
Внешний вид: поверхность трубы должна быть без трещин, сколов, ржавчины и других дефектов. Допустимы незначительные дефекты, устраняемые механической обработкой.
-
Размеры: толщина стенки контролируется ультразвуковым методом, диаметр – с использованием штангенциркуля.
-
Документация: каждая труба должна сопровождаться биркой с номером плавки, а также паспортом качества, содержащим результаты всех проведенных испытаний.
Типичные дефекты
Наиболее часто встречающиеся дефекты включают микротрещины, возникшие вследствие термической обработки, царапины, неровности поверхности, а также неравномерность толщины стенки и отклонения от цилиндрической формы.
Сравнительный анализ с другими стандартами
Для наглядного представления различий между ГОСТ 10498-82 и другими стандартами на нержавеющие трубы, ниже представлена таблица:
/ Параметр / ГОСТ 10498-82 (Особотонкостенные) / ГОСТ 994-81 (Тонкостенные горячедеформированные) / ГОСТ 9941-81 (Тонкостенные холоднодеформированные) / /---------/------------------------------------/------------------------------------------------/---------------------------------------------------/ / Критерий / D/s ≥ 25 / D/s = 12.5–40 / D/s = 12.5–50 / / Допуск по толщине стенки, % / ±7% / ±10% / ±10% / ±15% / ±10% / / Основное назначение / Высокие давления, капиллярные системы, теплообменники / Общего машиностроения, конструкции, неответственные трубопроводы / Общего машиностроения, более точные размеры / / Стоимость и сложность производства / Очень высокая / Средняя / Высокая /
Практические рекомендации
Для инженеров и конструкторов:
-
Применение данного стандарта рекомендуется в случаях, когда требуются высокая прочность, легкость или компактность изделия.
-
При проектировании необходимо учитывать допуски на толщину стенки и особенности обработки тонкостенных труб.
-
Особое внимание следует уделить методам соединения и обработки труб, учитывая необходимость применения специализированного оборудования и навыков.
Для потребителей и специалистов по проверке качества:
-
При покупке труб необходимо требовать полный комплект сопроводительной документации, включая паспорт качества с результатами всех проведенных испытаний.
-
Рекомендуется проводить визуальный и инструментальный контроль труб на наличие скрытых дефектов, используя методы эндоскопии или ультразвуковой диагностики.
-
Хранение труб должно осуществляться в условиях, исключающих возможность коррозии, например, в сухом помещении.
Заключение
ГОСТ 10498-82 представляет собой стандарт, предназначенный для производства особотонкостенных бесшовных труб из нержавеющей стали с высокими требованиями к точности и прочности. Применение данного стандарта требует соблюдения всех регламентированных параметров и проведения комплексного контроля качества на всех этапах производства и эксплуатации.
