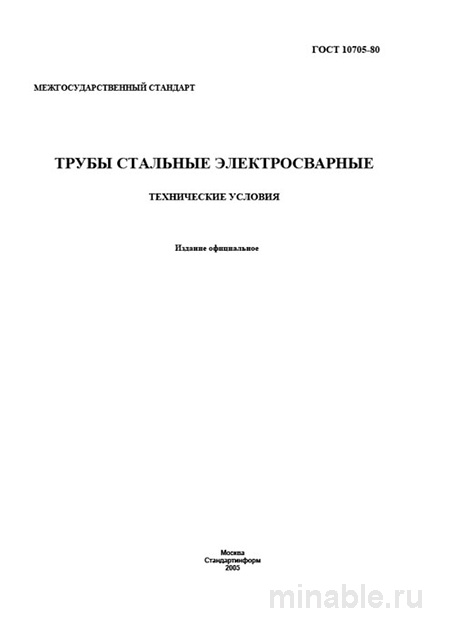

Обзор ГОСТ 10705-80: Практический инструмент для инженера и технолога
ГОСТ 10705-80 является нормативным документом, регламентирующим производство стальных электросварных труб, предназначенных для эксплуатации в условиях высокого давления или в составе ответственных конструкций. Стандарт устанавливает требования к материалам, методам производства, размерам, допускам и методам контроля качества продукции.
Цель стандарта
ГОСТ 10705-80 определяет технические условия для изготовления электросварных труб из углеродистых и низколегированных сталей, которые могут использоваться в системах транспортировки воды, газа, пара и химических веществ. Трубы, соответствующие данному стандарту, обладают повышенной прочностью и надежностью, что делает их пригодными для эксплуатации в условиях, требующих высокой механической устойчивости и герметичности.
Основные характеристики труб по ГОСТ 10705-80
-
Материалы и технология производства:
-
Трубы изготавливаются из углеродистых и низколегированных сталей.
-
Производство включает резку металла на полосы или рулоны, последующую сварку и термическую обработку для устранения внутренних напряжений.
-
Сварной шов должен соответствовать требованиям по прочности и отсутствию дефектов.
-
-
Геометрические параметры:
-
Диаметр труб варьируется от 10 до 530 мм.
-
Толщина стенки может составлять от 1 до 10 мм.
-
Допуски на размеры и форму труб строго регламентированы для обеспечения прямолинейности и цилиндричности.
-
-
Контроль качества:
-
Проведение гидравлических испытаний под давлением для проверки герметичности.
-
Механические испытания на растяжение, ударную вязкость и другие характеристики прочности.
-
Визуальный и измерительный контроль сварного шва и поверхности труб.
-
Методы проверки качества
При поступлении труб на предприятие проводится комплексная проверка их качества, включающая:
-
Визуальный осмотр для выявления дефектов поверхности (вмятины, коррозия, трещины).
-
Измерение геометрических параметров (диаметр, толщина стенки, овальность).
-
Контроль сварного шва с использованием дефектоскопических методов.
-
Проверка сопроводительной документации, включая сертификаты соответствия и результаты испытаний.
Сравнение с другими стандартами
ГОСТ 10705-80 отличается от других стандартов на трубы следующими особенностями:
/ Стандарт / ГОСТ 10705-80 / ГОСТ 10704-91 / ГОСТ 3262-75 / /-------------------------------/----------------------------------------------/------------------------------------------------/------------------------------------------------/ / Назначение / Трубы для эксплуатации в условиях высокого давления и в ответственных конструкциях / Обычные трубы общего назначения / Водопроводные трубы для систем водоснабжения / / Обязательное гидроиспытание / Да, под высоким давлением / Нет, но возможно по требованию / Да, под давлением, соответствующим классу труб / / Контроль механических свойств / Обязательный / По требованию / Не проводится / / Допуски по геометрии / Повышенные / Менее строгие / Установлены для конкретного класса труб /
Рекомендации для специалистов
-
Для инженеров: при проектировании конструкций необходимо указывать требования к использованию труб, соответствующих ГОСТ 10705-80, для обеспечения их надежности и долговечности.
-
Для закупщиков: при оформлении заказов следует требовать наличие сертификатов соответствия, результатов гидравлических и механических испытаний, а также подтверждение соответствия труб требованиям стандарта.
-
Для контролеров качества: необходимо проводить тщательную проверку труб, включая визуальный осмотр, измерение геометрических параметров и контроль сварного шва, а также проверку сопроводительной документации.
-
При приемке продукции: следует обращать внимание на прямолинейность труб, отсутствие дефектов поверхности и соответствие геометрических параметров требованиям стандарта.
Заключение
ГОСТ 10705-80 является ключевым нормативным документом, регламентирующим производство высококачественных электросварных труб. Соблюдение требований данного стандарта обеспечивает надежность и безопасность эксплуатации труб в условиях высоких нагрузок и сложных климатических условий.
