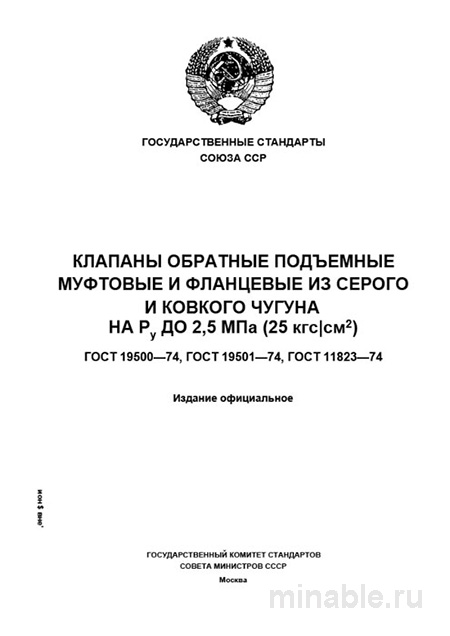

ГОСТ 19500-74: Разбор обратных клапанов подъемных из чугуна

Обзор ГОСТ 19500-74: техническая характеристика обратных клапанов из серого чугуна для трубопроводных систем

ГОСТ 19500-74 является основополагающим стандартом, регламентирующим параметры и требования к обратным клапанам из серого чугуна, предназначенным для предотвращения обратного потока жидкости или газа в трубопроводных системах. Данный стандарт был разработан в 1974 году и продолжает оставаться актуальным, несмотря на внедрение новых технических решений и материалов.

Назначение и область применения обратных клапанов

Обратные клапаны, соответствующие ГОСТ 19500-74, предназначены для обеспечения одностороннего движения рабочей среды в трубопроводных системах. Они могут быть оснащены резьбовым или фланцевым соединением, что позволяет использовать их в различных конфигурациях трубопроводных систем.

Ограничения по применению:

• Рабочее давление в системе не должно превышать 16 атмосфер. Это ограничивает их применение в системах водоснабжения, отопления (с температурой не выше 115°C), подачи сжатого воздуха и других системах, не содержащих агрессивных или токсичных веществ.

• Корпус клапана изготовлен из серого чугуна, что исключает их использование в системах, где присутствуют горючие, взрывоопасные или агрессивные вещества, а также жидкости, вызывающие коррозию чугуна. Чугунные клапаны также подвержены хрупкости и могут разрушаться при значительных механических воздействиях или резких изменениях температуры.

• Температура рабочей среды не должна превышать 225°C, что ограничивает их применение в высокотемпературных системах.

Конструктивные особенности и технические требования

Материалы изготовления:

• Корпус и крышка клапана изготавливаются из серого чугуна, преимущественно марки СЧ20, обеспечивающего необходимые прочностные характеристики при давлении 16 атмосфер. В некоторых случаях допускается использование чугуна марки СЧ15, однако его качество должно быть подтверждено соответствующими испытаниями.

• Золотник и седло клапана могут быть выполнены из латуни или углеродистой стали. Латунные изделия предпочтительны для работы с водой, так как они обладают меньшей адгезией к рабочей среде и не склонны к образованию отложений.

• Сальник, выполняющий функцию уплотнения, изготавливается из промасленной пеньковой пряжи или резинового шнура. В современных условиях применяются более долговечные материалы, такие как графит или фторопласт (PTFE).

Конструкция и функциональные параметры:

• Обратные клапаны классифицируются на проходные и прямоточные, различающиеся по конструкции и назначению. Они могут иметь различные типоразмеры (диаметры от 15 до 100 мм) и высоту, что позволяет подбирать их в соответствии с конкретными требованиями трубопроводной системы.

• Герметичность клапанов является критически важным параметром, обеспечивающим надежность работы трубопроводной системы. Клапаны подразделяются на два класса герметичности: класс "В" для давления до 0,63 МПа и класс "С" для давления выше указанного значения.

• Уплотнительные поверхности золотника и седла должны быть гладкими и без дефектов, таких как трещины или царапины, что обеспечивает плотное прилегание и герметичность соединения.

• Золотник должен свободно перемещаться и полностью открывать проходное сечение клапана, что проверяется при проведении контрольных испытаний.

Методы контроля качества

При поступлении партии обратных клапанов на предприятие необходимо провести комплекс мероприятий по проверке их качества:

1. Визуальный осмотр и проверка сопроводительной документации: проверка соответствия маркировки на корпусе (указание давления, диаметра, марки чугуна) и наличие паспорта с результатами проведенных испытаний.

2. Измерение геометрических параметров: проверка соответствия размеров клапанов требованиям стандарта, включая длину, ширину и диаметр.

3. Контроль материалов: проведение химического анализа чугуна для подтверждения его соответствия установленным стандартам. Проверка латунных деталей на наличие дефектов, таких как трещины.

4. Испытания на герметичность: подключение клапана к системе подачи воды или сжатого воздуха с последующим контролем отсутствия протечек. Пропуск рабочей среды даже в минимальных количествах свидетельствует о несоответствии продукции требованиям стандарта.

Сравнительный анализ с другими стандартами

ГОСТ 19500-74 не является единственным стандартом, регулирующим параметры обратных клапанов. Существуют также стандарты, регламентирующие производство клапанов из других материалов, таких как сталь.

• Материал корпуса: чугунные клапаны, соответствующие ГОСТ 19500-74, обладают меньшей прочностью и устойчивостью к механическим воздействиям по сравнению со стальными клапанами, регламентируемыми ГОСТ 27477-87.

• Рабочее давление: чугунные клапаны рассчитаны на давление до 16 атмосфер, в то время как стальные клапаны выдерживают давление до 40 атмосфер, что делает их более предпочтительными для использования в системах с повышенными требованиями к надежности.

• Температурный диапазон: чугунные клапаны выдерживают температуру до +225°C, в то время как стальные клапаны могут работать при температурах до +425°C, что расширяет их область применения.

Рекомендации для специалистов

Для технологов и инженеров:

• При проектировании новых систем отопления или водоснабжения рекомендуется отдавать предпочтение стальным клапанам, обладающим большей прочностью и надежностью.

• В случае использования чугунных клапанов необходимо предусмотреть меры защиты системы от гидроударов, например, установку компенсационных баков или других демпфирующих устройств.

• В технической документации следует указывать марку чугуна (например, СЧ20) и материал уплотнительных элементов (например, латунь), что позволит обеспечить надлежащий контроль качества.

Для специалистов по закупкам:

• Не следует ориентироваться исключительно на стоимость продукции. Низкая цена может свидетельствовать о низком качестве чугуна или уплотнительных материалов.

• Необходимо требовать от поставщиков предоставления протоколов испытаний на герметичность для каждой партии продукции.

• При приемке продукции следует проводить проверку качества притирки золотника и состояния внутренней поверхности клапана, исключая наличие посторонних включений, таких как песок или металлические частицы.

Заключение

ГОСТ 19500-74 представляет собой важный нормативный документ, регламентирующий параметры обратных клапанов из серого чугуна. Несмотря на то что данный стандарт является устаревшим и имеет определенные ограничения по применению, он продолжает оставаться востребованным благодаря своей простоте и относительно низкой стоимости. В современных условиях для ответственных систем рекомендуется использовать более прочные и надежные материалы, такие как сталь, что позволит обеспечить более высокий уровень безопасности и надежности трубопроводных систем.
