Проверка эластичности эмалированных проводов: важный этап контроля качества
В процессе производства крупных электрических машин, таких как трансформаторы и электродвигатели, особое внимание уделяется качеству обмотки, которая обеспечивает надежность и долговечность эксплуатации оборудования. В центре обмотки располагается прямоугольный провод, покрытый эмалевым изоляционным слоем. Нарушение целостности этого слоя может привести к механическим повреждениям провода и, как следствие, к выходу из строя всей машины.

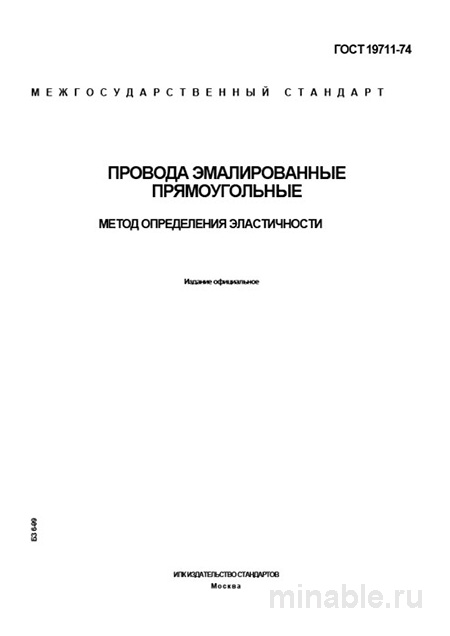

ГОСТ 19711-74 устанавливает требования к эластичности эмали проводов прямоугольного сечения, используемых в обмотках. Данный стандарт является обязательным и направлен на обеспечение соответствия проводов эксплуатационным нагрузкам, возникающим в процессе намотки.
Объекты и методы контроля
Стандарт предусматривает оценку устойчивости эмалевого покрытия к механическим деформациям, таким как растяжение и последующее сжатие. Для этого проводятся испытания отрезков провода длиной не менее 300 мм, которые подвергаются растяжению между двумя цилиндрическими трубками, после чего происходит их сжатие. Отсутствие трещин и отслоений на поверхности провода свидетельствует о соответствии требованиям стандарта.
Процедура проведения испытаний
Испытания проводятся на чистых и сухих образцах провода. Провод натягивается между трубками, которые перемещаются возвратно-поступательно, вызывая изгибы. Скорость и амплитуда движения трубок должны быть строго контролируемыми для предотвращения разрушения образца.
После завершения деформации проводится визуальный осмотр провода, а также проверка его электрической проводимости. При отсутствии дефектов эмаль считается устойчивой к механическим воздействиям.
Значимость соблюдения стандарта
Соблюдение требований ГОСТ 19711-74 позволяет исключить использование проводов с дефектами, которые могут привести к механическим повреждениям и выходу из строя оборудования. Это способствует повышению надежности и долговечности электрических машин.
Дополнительные аспекты контроля
При проведении испытаний необходимо использовать цилиндрические трубки, диаметр которых соответствует параметрам испытуемого провода. Несоответствие размеров может исказить результаты проверки.
Также важно контролировать состояние краев проводов. Острые кромки могут привести к повреждению эмалевого слоя соседних проводов, что снижает эксплуатационные характеристики обмоток.
Заключение
ГОСТ 19711-74 является ключевым стандартом, обеспечивающим контроль качества эмалированных проводов, используемых в обмотках электрических машин. Соблюдение требований данного стандарта позволяет предотвратить использование дефектной продукции, что способствует повышению надежности и долговечности оборудования.
