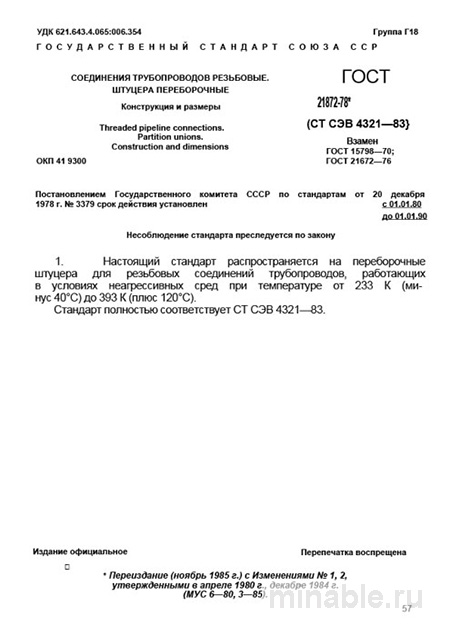

ГОСТ 21872-78: Штуцера переборочные – Комплексный разбор

Обзор ГОСТ 21872-78: Переборочные штуцера для машин

В машиностроительной отрасли, при проектировании и эксплуатации гидравлических и пневматических систем, особое внимание уделяется надежности всех соединений, особенно в местах, где трубопроводы пересекают стенки или перегородки. Для обеспечения герметичности и прочности таких соединений разработан и применяется государственный стандарт ГОСТ 21872-78, регламентирующий требования к переборочным штуцерам.

Назначение и конструкция переборочных штуцеров

Переборочные штуцеры предназначены для создания герметичного соединения между трубопроводом и жесткой перегородкой в системах, транспортирующих жидкости или газы. Конструкция штуцера включает два основных элемента:

• Хвостовик с резьбой, предназначенный для вкручивания в перегородку.

• Присоединительная часть, чаще всего выполненная в виде конуса с резьбой, к которой крепится трубопровод или рукав.

Применение переборочных штуцеров актуально в различных технических системах, включая:

• Гидравлические системы промышленных станков и прессов.

• Системы управления технологическими процессами.

• Топливные и масляные системы двигателей.

• Системы охлаждения и смазки оборудования.

Критерии выбора переборочных штуцеров

При выборе переборочных штуцеров необходимо учитывать следующие технические параметры:

1. Номинальный диаметр штуцера. Для газовых систем диаметр не должен превышать 10 мм, для жидкостных систем — от 3 до 20 мм. Несоблюдение данного требования может привести к нарушению герметичности соединения и утечке рабочей среды.

2. Материал изготовления. Наиболее распространенными материалами являются углеродистые стали марок 20, 25, 35 и 45. Для защиты от коррозии поверхность штуцера покрывается цинком. В условиях повышенной агрессивности рабочей среды могут использоваться специальные покрытия.

Методы контроля качества штуцеров

Перед введением в эксплуатацию переборочные штуцера должны подвергаться тщательному контролю качества, включающему следующие этапы:

1. Визуальный осмотр. Проверяется отсутствие дефектов поверхности, таких как трещины, заусенцы и коррозионные повреждения.

2. Контроль резьбы. Для проверки соответствия резьбы требованиям стандарта используются специальные измерительные инструменты — калибры. Резьбовое соединение должно обеспечивать надежное вкручивание без повреждений.

3. Измерение геометрических параметров. Все размеры штуцера должны соответствовать установленным нормативным значениям.

Особенности переборочных штуцеров по сравнению с другими типами соединений

Переборочные штуцера отличаются уникальной конструкцией, сочетающей в себе элементы крепежной резьбы и присоединительного конуса. Это конструктивное решение не позволяет заменить их, например, прямым ввертным штуцером, без использования дополнительных переходников, что увеличивает риск возникновения утечек и снижает надежность системы.

Рекомендации по эксплуатации переборочных штуцеров

Для обеспечения длительной и безопасной эксплуатации переборочных штуцеров рекомендуется придерживаться следующих правил:

1. Проверка комплектности. Каждый штуцер должен поставляться в комплекте с накидной гайкой и уплотнительным кольцом.

2. Указание материала и покрытия. В документации на поставку необходимо указывать марку стали и тип покрытия штуцера.

3. Контроль затяжки гаек. Затяжка гаек должна осуществляться с использованием динамометрического ключа для обеспечения необходимого усилия затяжки.

4. Учет толщины перегородки. Конструкция штуцера должна учитывать толщину перегородки, чтобы обеспечить надежное крепление и герметичность соединения.

Заключение

Стандарт ГОСТ 21872-78 является основополагающим документом, регламентирующим производство и эксплуатацию переборочных штуцеров в машиностроительной отрасли. При соблюдении требований данного стандарта и проведении должного контроля качества можно гарантировать надежность и долговечность работы гидравлических и пневматических систем.
