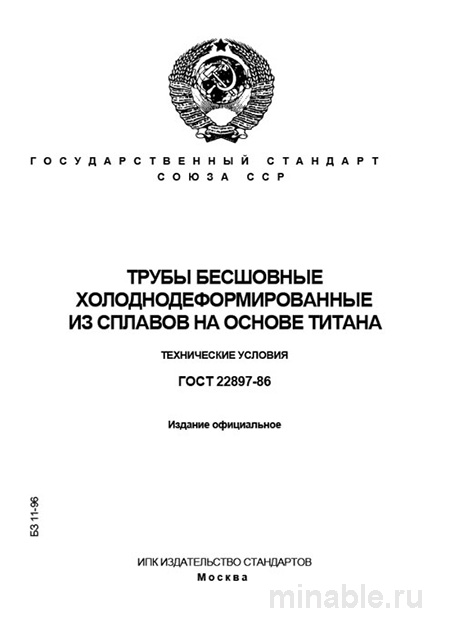

Обзор ГОСТ 22897-86: Трубы из титановых сплавов
При разработке и производстве машин и других сложных технических устройств критически важно выбрать оптимальные материалы для изготовления деталей. Использование материалов ненадлежащего качества может привести к снижению эксплуатационных характеристик изделий, их быстрому выходу из строя или невозможности выдерживать расчетные нагрузки. Бесшовные холоднодеформированные трубы из титановых сплавов представляют собой высококачественный материал, широко применяемый в различных отраслях промышленности. Производство и контроль качества таких труб регламентируются государственным стандартом ГОСТ 22897-86, который является основополагающим документом для специалистов, занимающихся проектированием и изготовлением сложных и ответственных конструкций.
Назначение и область применения стандарта
Стандарт ГОСТ 22897-86 устанавливает требования к технологическим процессам изготовления бесшовных холоднодеформированных труб из титановых сплавов. Холоднодеформированные трубы производятся методом холодной обработки давлением, включающим прокатку или волочение, что обеспечивает высокую точность геометрических параметров и качество поверхности. Эти трубы превосходят горячедеформированные аналоги по ряду эксплуатационных характеристик и находят применение в условиях повышенных требований к надежности и долговечности изделий.
Основные области применения труб, соответствующих ГОСТ 22897-86:
-
Авиационная и космическая техника: используются в системах высокого давления, конструкциях летательных аппаратов и ракет-носителей.
-
Химическая и нефтехимическая промышленность: применяются в трубопроводах, работающих в условиях высоких температур и агрессивных сред.
-
Судостроение: используются в системах охлаждения и подачи воды.
-
Медицина: применяются для изготовления имплантатов и прецизионного медицинского оборудования.
Трубы поставляются в отожженном состоянии, что подразумевает предварительную термическую обработку, направленную на снятие внутренних напряжений, возникающих при холодной деформации. Это упрощает последующую механическую обработку и сварку изделий.
Характеристики труб
Материалы
Трубы изготавливаются из различных марок титановых сплавов, выбор которых определяется спецификой эксплуатационных условий. Основные марки сплавов включают:
-
ВТ1: обладает высокой коррозионной стойкостью, применяется для изделий, работающих в агрессивных средах.
-
ВТ5 и ВТ5-1: характеризуются высокой прочностью, используются в конструкциях, испытывающих значительные механические нагрузки.
-
ПТ-7М: сочетает пластичность и способность сохранять эксплуатационные свойства при низких температурах, применяется в криогенных системах.
Каждая марка сплава регламентируется по химическому составу, что обеспечивает стабильность характеристик изделий.
Геометрические параметры
Трубы выпускаются в широком диапазоне диаметров – от 6 до 110 мм, с толщиной стенки от 0,5 до 8 мм. Точность геометрических параметров критически важна для обеспечения корректной работы труб в составе конструкций.
Контроль качества
Процесс контроля качества труб включает следующие этапы:
-
Внешний осмотр: выявление дефектов поверхности, таких как трещины, царапины и другие повреждения.
-
Измерение геометрических параметров: проверка соответствия диаметра и толщины стенки заданным требованиям.
-
Гидравлические испытания: проверка герметичности труб под давлением, соответствующим рабочим условиям.
-
Механические испытания: определение прочностных характеристик путем испытаний образцов на растяжение и изгиб.
-
Неразрушающий контроль: применение ультразвуковых методов для выявления внутренних дефектов.
Сравнение холоднодеформированных и горячедеформированных труб
Холоднодеформированные трубы, регламентируемые ГОСТ 22897-86, имеют ряд преимуществ перед горячедеформированными аналогами, описываемыми стандартом ГОСТ 21945-76:
-
Холоднодеформированные трубы обладают более высокой точностью геометрических параметров и качеством поверхности.
-
Они характеризуются повышенной прочностью и надежностью, что делает их предпочтительными для ответственных конструкций.
-
Холоднодеформированные изделия обладают лучшей пластичностью и устойчивостью к деформациям.
Однако горячедеформированные трубы имеют более низкую стоимость и проще поддаются механической обработке, что обуславливает их применение в менее ответственных конструкциях.
Рекомендации по работе с трубами
При закупке
При приобретении труб необходимо четко указать требования к стандарту ГОСТ 22897-86, марки сплава, состояние поставки (отожженное) и виды испытаний, которые планируется провести.
При приемке
После получения партии труб необходимо провести визуальный осмотр на наличие дефектов, а также измерить геометрические параметры в нескольких сечениях для выявления отклонений от заданных значений.
При эксплуатации
При обработке труб (резка, сварка и т.д.) следует учитывать особенности титановых сплавов, включая необходимость применения специализированных материалов и оборудования для защиты от окисления и обеспечения прочности сварных соединений.
