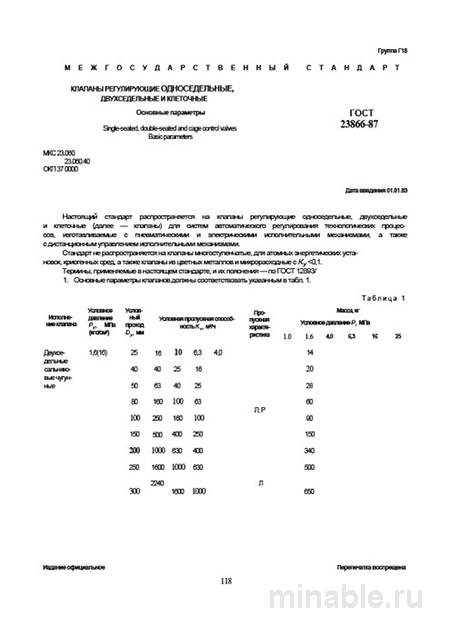

Обзор ГОСТ 23866-87: Практический взгляд из цеха
ГОСТ 23866-87 является ключевым нормативным документом, регулирующим параметры и классификацию регулирующих клапанов, используемых для управления потоками жидкостей и газов в промышленных системах. Данный стандарт направлен на унификацию технических характеристик клапанов, что способствует повышению эффективности их эксплуатации, технического обслуживания и замены.
Назначение и область применения ГОСТ 23866-87
Стандарт ГОСТ 23866-87 устанавливает требования к основным параметрам и типам регулирующих клапанов. Его цель — обеспечение взаимозаменяемости и совместимости клапанов различных производителей, что минимизирует риски при проведении ремонтных и модернизационных работ.
Классификация и основные параметры
Согласно стандарту, регулирующие клапаны подразделяются на три основных типа:
-
Односедельные клапаны — предназначены для систем с относительно небольшими потоками и повышенными требованиями к герметичности.
-
Двухседельные клапаны — применяются в условиях значительных перепадов давления, однако их герметичность ниже по сравнению с односедельными клапанами.
-
Клеточные клапаны — характеризуются специальной конструкцией, обеспечивающей устойчивость к кавитации и высокую точность регулирования потока.
Клапаны могут быть присоединены к трубопроводным системам двумя способами:
-
Фланцевое соединение — рекомендуется для трубопроводов большого диаметра и систем, работающих под высоким давлением.
-
Муфтовое соединение — используется для трубопроводов малого диаметра и систем с низким давлением.
При выборе типа фланца необходимо учитывать рабочее давление и диаметр трубопровода, чтобы избежать несоответствий и необходимости последующей доработки конструкции.
Материалы, применяемые для изготовления клапанов, должны обладать высокой прочностью и коррозионной стойкостью. Стандарт не конкретизирует марки сталей, однако предъявляет требования к механическим свойствам материалов, таким как предел текучести, временное сопротивление разрыву и твердость.
Основные технические параметры клапанов включают:
-
Номинальное давление — максимальное давление рабочей среды, при котором клапан сохраняет работоспособность.
-
Условный диаметр — номинальный диаметр отверстия клапана.
-
Пропускная способность — объем рабочей среды, который может пройти через клапан в единицу времени.
-
Диапазон рабочих температур — интервал температур, в котором клапан сохраняет свои эксплуатационные характеристики.
Контроль качества клапанов
Процесс проверки качества клапанов в соответствии с ГОСТ 23866-87 включает несколько этапов:
-
Визуальный осмотр и проверка комплектности — наличие паспорта изделия, клейма на корпусе с указанием производителя, условного диаметра, номинального давления и марки стали.
-
Геометрическая проверка — контроль соответствия размеров и расположения отверстий требованиям стандарта с использованием шаблонов и калибров.
-
Механические испытания — проверка прочности и герметичности корпуса, а также плотности закрытия затвора.
Сравнение с другими стандартами
ГОСТ 23866-87 и ГОСТ 12893-2005 представляют собой два нормативных документа, регулирующих параметры и характеристики регулирующих клапанов. ГОСТ 23866-87 фокусируется на основных параметрах и типах клапанов, тогда как ГОСТ 12893-2005 содержит более детальные требования к конструкции, методам испытаний и критериям надежности.
Практические рекомендации
Для специалистов в области проектирования:
-
Рекомендуется использовать типоразмеры и параметры клапанов, соответствующие ГОСТ 23866-87, что обеспечит взаимозаменяемость и упростит замену оборудования в будущем.
-
При проектировании систем, работающих в агрессивных средах или при высоких температурах, необходимо учитывать требования к материалам уплотнительных поверхностей и конструктивным особенностям клапанов.
Для специалистов в области закупок и контроля качества:
-
При приеме клапанов необходимо требовать полный комплект технической документации, подтверждающей соответствие продукции требованиям ГОСТ 23866-87.
-
Важно проводить проверку состояния уплотнительных поверхностей, а также контролировать чистоту внутренних каналов корпуса клапана.
-
Рекомендуется проводить контрольные испытания на герметичность и прочность, включая гидравлические или пневматические испытания.
ГОСТ 23866-87 является важным нормативным документом, обеспечивающим стандартизацию параметров и типов регулирующих клапанов. Соблюдение требований данного стандарта способствует повышению надежности и эффективности эксплуатации технологических систем, а также упрощает процесс их технического обслуживания и модернизации.
