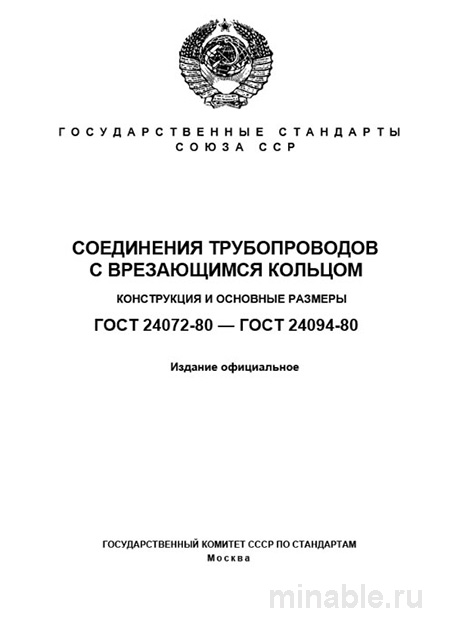

Обзор ГОСТ 24072-80: применение в производственной сфере
В процессе эксплуатации гидравлических и пневматических систем, используемых в машиностроении, особое внимание уделяется обеспечению герметичности соединений и их устойчивости к вибрационным нагрузкам. Для достижения этих целей применяются различные нормативные документы, одним из которых является ГОСТ 24072-80. Данный стандарт регламентирует требования к резьбовым соединителям, предназначенным для обеспечения герметичности и виброустойчивости трубопроводов. Несмотря на то что ГОСТ 24072-80 был разработан более 40 лет назад, он продолжает оставаться актуальным и широко используется в различных отраслях промышленности.
Область применения и функциональные особенности
ГОСТ 24072-80 распространяется на резьбовые соединители, предназначенные для использования в гидравлических и пневматических системах. Ключевой особенностью данных соединителей является наличие уплотнительного кольца, которое при затяжке гайки врезается в поверхность трубы, обеспечивая тем самым герметичность соединения. Основные преимущества использования таких соединителей включают:
-
Возможность эксплуатации в условиях повышенных вибрационных нагрузок и колебаний давления;
-
Способность выдерживать рабочее давление до 63 МПа (в зависимости от конструкционных особенностей);
-
Возможность демонтажа и повторной сборки соединения без потери герметичности при условии замены уплотнительного кольца.
Такие соединители находят широкое применение в машиностроении, станкостроении, а также при создании испытательных стендов и другого оборудования, где стандартные фитинги могут оказаться недостаточно надежными или неспособными обеспечить требуемую степень герметичности.
Требования к материалам и конструктивным параметрам
Стандарт ГОСТ 24072-80 устанавливает строгие требования к материалам и конструктивным особенностям резьбовых соединителей.
Материалы компонентов
-
Корпус соединителя: Изготавливается из конструкционных сталей марок 20, 35, 45 либо из нержавеющей стали марки 12Х18Н9Т. Выбор материала зависит от характера рабочей среды (жидкость или газ), проходящей через соединение.
-
Уплотнительное кольцо: Выполняется из закаленной и отпущенной стали марок 45 или 40Х. Твердость кольца должна соответствовать установленным требованиям для обеспечения его способности врезаться в поверхность трубы без разрушения.
-
Гайка: Производится из сталей марок 20, 35 или 45.
Геометрические параметры и допуски
В стандарте ГОСТ 24072-80 приведены требования к основным геометрическим параметрам соединителей, включая диаметр трубы, шаг резьбы, угол конуса штуцера и размеры уплотнительного кольца. Все параметры должны строго соответствовать установленным значениям, что обеспечивает взаимозаменяемость и надежность соединений. Контроль геометрических параметров осуществляется с использованием специализированных измерительных инструментов.
Особое внимание уделяется качеству поверхности конуса штуцера и внутренней поверхности отверстия под уплотнительное кольцо. Любые механические повреждения данных поверхностей могут привести к нарушению герметичности соединения.
Контроль качества продукции
При поступлении соединителей на производство осуществляется их тщательная проверка, включающая следующие этапы:
-
Визуальный осмотр: Проверяется наличие маркировки на соединителях, содержащей информацию о производителе, диаметре трубы и допустимом давлении. Маркировка является обязательным элементом, обеспечивающим идентификацию продукции.
-
Измерение геометрических параметров: Отбирается выборка соединителей, после чего проводится проверка их размеров с использованием специализированных измерительных инструментов.
-
Контроль твердости уплотнительного кольца: Твердость кольца проверяется с помощью твердомера. Несоответствие установленным значениям может свидетельствовать о низком качестве продукции.
-
Гидравлические испытания: В случае использования соединителей в системах, требующих повышенной надежности, проводится испытание на герметичность и прочность. Для этого на соединение подается давление, превышающее рабочее в 1,5 раза.
Сравнительный анализ с другими стандартами
Для более глубокого понимания преимуществ ГОСТ 24072-80 целесообразно провести его сравнение с другими стандартами, регламентирующими требования к трубопроводной арматуре.
/ Параметр / ГОСТ 24072-80 / ГОСТ 12818-80 / /----------------------------------/----------------------------------/----------------------------------/ / Метод уплотнения / Врезающимся кольцом по конусу / На резьбе с использованием льна или герметика / / Устойчивость к вибрационным нагрузкам / Высокая / Низкая, возможно самопроизвольное раскручивание / / Возможность демонтажа / Да, с заменой уплотнительного кольца / Нет, требуется повторное нанесение герметика / / Требования к чистоте поверхности трубы / Высокие / Низкие / / Области применения / Системы с высоким давлением / Системы с низким и средним давлением (например, водоснабжение) /
Как видно из таблицы, ГОСТ 24072-80 обеспечивает более высокий уровень надежности и герметичности соединений по сравнению с другими стандартами, что делает его предпочтительным выбором для использования в системах, где требуется максимальная безопасность и долговечность.
Рекомендации по выбору и эксплуатации
На основании практического опыта можно дать следующие рекомендации по выбору и эксплуатации резьбовых соединителей, соответствующих ГОСТ 24072-80:
-
При выборе поставщика необходимо запросить сертификаты качества на продукцию, подтверждающие соответствие уплотнительных колец установленным требованиям, а также результаты проведенных испытаний. Особое внимание следует уделить производителям, использующим нержавеющую сталь для изготовления корпусов в условиях агрессивной рабочей среды.
-
В производственном цехе рекомендуется иметь образец правильного соединения, который может быть использован для обучения персонала и контроля качества поступающих изделий.
-
При монтаже соединителей необходимо обеспечить ровную обрезку трубы и удаление заусенцев. Затяжка гайки должна производиться с использованием динамометрического ключа с моментом, указанным в технической документации на оборудование. Недотяжка может привести к потере герметичности, а чрезмерная затяжка — к повреждению уплотнительного кольца или трубы.
-
В случае возникновения протечек не рекомендуется увеличивать затяжку гайки. Необходимо разобрать соединение, проверить состояние уплотнительного кольца и конуса штуцера на наличие повреждений. В большинстве случаев проблема решается заменой деформированного элемента.
Заключение
ГОСТ 24072-80 является важным нормативным документом, регламентирующим требования к резьбовым соединителям для гидравлических и пневматических систем. Строгое соблюдение всех требований стандарта на всех этапах жизненного цикла продукции — от выбора поставщика до эксплуатации — позволяет обеспечить надежность и долговечность соединений, а также снизить затраты на их обслуживание.
