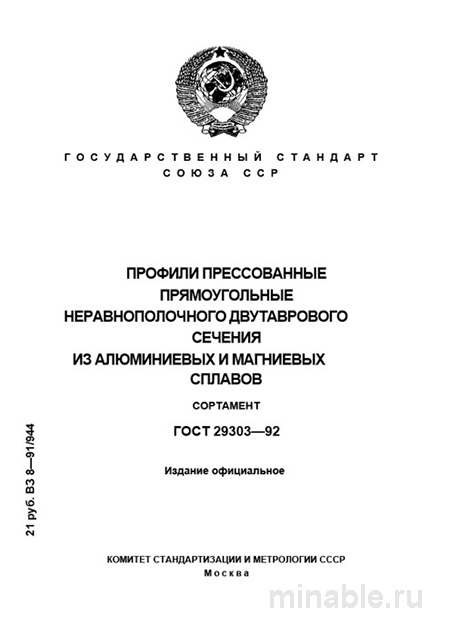

Обзор ГОСТ 29303-92: Практическое применение в машиностроении
В машиностроительной отрасли, где критически важны параметры веса и прочности, выбор конструкционного профиля играет ключевую роль. ГОСТ 29303-92 регламентирует производство специализированных алюминиевых и магниевых профилей — неравнополочных двутавров, которые отличаются от стандартных двутавров наличием полок различной ширины и утолщения в месте перехода к стенке. Этот стандарт представляет собой не только перечень геометрических параметров, но и важный инструмент для инженеров, способствующий созданию легких, прочных и надежных деталей. В данном обзоре будет представлен детальный анализ стандарта с акцентом на его практическое применение.
Назначение и область применения ГОСТ 29303-92
ГОСТ 29303-92 устанавливает требования к производству неравнополочных двутавров, предназначенных для использования в условиях высоких механических нагрузок. Эти профили характеризуются асимметричной формой, что позволяет им обладать повышенной прочностью при сохранении относительно небольшого веса. Применение таких профилей обусловлено их способностью выдерживать значительные нагрузки при меньшем объеме материала по сравнению с традиционными симметричными двутаврами.
Основные области применения неравнополочных двутавров включают:
-
Транспортное машиностроение: использование в рамах и каркасах вагонов, а также специальных автомобилей, где требуется высокая прочность и надежность конструкции.
-
Авиационная и судостроительная промышленность: изготовление критически важных элементов, таких как силовые элементы и несущие конструкции, подверженные значительным нагрузкам.
-
Робототехника и точное машиностроение: применение в качестве опорных элементов, где требуется высокая точность и надежность.
-
Грузоподъемные механизмы: использование для обеспечения безопасности и долговечности конструкций, работающих в условиях значительных нагрузок.
Конструктивные особенности и материалы
Неравнополочные двутавры, регламентированные ГОСТ 29303-92, обладают следующими конструктивными особенностями:
-
Геометрические параметры: высота профиля варьируется от 50 до 200 мм, ширина полок — от 32 до 100 мм, толщина стенок и полок строго регламентирована стандартом. Особое внимание уделяется радиусам закруглений между полками и стенкой, которые оказывают существенное влияние на прочностные характеристики конструкции.
-
Материалы: профили изготавливаются из алюминиевых сплавов (Д16, АД31, АД33, АД35) и магниевых сплавов (МА5, МА2-1). Выбор материала зависит от специфических требований к конструкции. Например, алюминиевый сплав Д16Т отличается высокой прочностью, но требует дополнительной защиты от коррозии. Магниевый сплав МА5, напротив, обладает низкой плотностью, что делает его привлекательным для применения в условиях, где требуется минимизация веса конструкции.
Контроль качества
Качество неравнополочных двутавров контролируется в соответствии с требованиями ГОСТ 29303-92, что включает следующие этапы:
-
Визуальный осмотр: проверка профиля на наличие дефектов, таких как трещины, сколы или неровности поверхности.
-
Измерение геометрических параметров: контроль толщины стенок и полок, а также кривизны профиля. Особое внимание уделяется точности радиусов закруглений.
-
Механические испытания: проверка прочности профиля на растяжение, что позволяет оценить его способность выдерживать эксплуатационные нагрузки.
Сравнительный анализ с другими стандартами
Для более глубокого понимания специфики ГОСТ 29303-92 проведем его сравнительный анализ с другими стандартами, регламентирующими производство конструкционных профилей:
/ Параметр / ГОСТ 29303-92 / ГОСТ 8617-81 / ГОСТ 13621-90 / /------------------------------------/----------------------------------------------------------------/----------------------------------------------------------------/-----------------------------------------------------------------/ / Назначение / Силовые элементы и несущие конструкции / Профили общего назначения (уголки, швеллеры, тавры) / Трубы для кручения и изгиба, декоративные элементы / / Конструкция / Неравнополочный двутавр с утолщением / Симметричные профили без утолщений / Замкнутое сечение / / Момент инерции/сопротивление / Очень высокий / Средний/низкий / Высокий (для кручения) / / Допуски на геометрию / Жесткие, особенно на кривизну / Стандартные, более мягкие / Зависит от точности изготовления /
Рекомендации по практическому применению
При работе с неравнополочными двутаврами, соответствующими ГОСТ 29303-92, рекомендуется учитывать следующие аспекты:
-
Проектирование: заранее уточнять у поставщика возможность изготовления профилей из необходимых сплавов и их состояний (например, Т или Т1).
-
Заказ: указывать в документации не только марку сплава, но и его технологическое состояние, вид обработки и необходимость дополнительной защиты.
-
Приемка: использовать стандартизированные шаблоны для контроля геометрических параметров профиля, включая кривизну и радиусы закруглений.
-
Хранение: обеспечивать условия хранения, исключающие возможность повреждения профилей, особенно алюминиевых и магниевых сплавов, которые подвержены коррозии и механическим воздействиям.
Заключение
ГОСТ 29303-92 является важным нормативным документом, регламентирующим производство специализированных профилей — неравнополочных двутавров. Понимание особенностей этого стандарта позволяет инженерам создавать конструкции, обладающие высокой прочностью при минимальном весе, что особенно важно для таких отраслей, как транспорт, авиация, судостроение и робототехника. Соблюдение требований ГОСТ 29303-92 способствует повышению качества и надежности изготавливаемых изделий.
