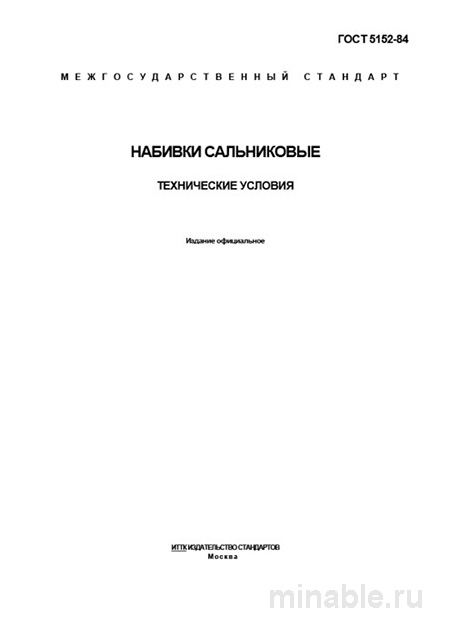

ГОСТ 5152-84: Набивки сальниковые – Полный разбор и описание

Обзор ГОСТ 5152-84: Методика выбора и проверки качества сальниковой набивки

В сфере машиностроения ключевым аспектом является обеспечение герметичности подвижных и неподвижных соединений. Сальниковая набивка представляет собой важный элемент, предотвращающий утечки рабочей среды в различных механизмах, включая насосы, компрессоры и запорную арматуру. В Российской Федерации и странах СНГ действует государственный стандарт ГОСТ 5152-84, регламентирующий требования к качеству и эксплуатационным характеристикам данного материала.

Цели и задачи стандарта

ГОСТ 5152-84 устанавливает нормативные требования к сальниковой набивке, предназначенной для герметизации подвижных и неподвижных соединений в оборудовании, функционирующем в условиях воздействия воды, пара, химических веществ и других сред. Стандарт направлен на обеспечение надежности и долговечности уплотнительных элементов, а также на предотвращение аварийных ситуаций, связанных с утечками.

Основные положения стандарта

Документ регламентирует физико-механические свойства, химический состав и геометрические параметры сальниковой набивки. В частности, стандарт устанавливает требования к материалам, из которых изготавливается набивка, ее размерам и эксплуатационным характеристикам.

Материалы для изготовления набивки

Сальниковая набивка может быть изготовлена из различных материалов, включая:

1. Асбестовые материалы с различными добавками, обладающие высокой термостойкостью и устойчивостью к воздействию воды, пара и минеральных масел.

2. Асбестовые композиции, пропитанные жирами и маслами, предназначенные для эксплуатации в средах с нейтральным pH.

3. Безасбестовые материалы, такие как графит, фторопласт и другие полимеры, обеспечивающие надежную герметизацию в условиях воздействия агрессивных химических веществ.

4. Натуральные материалы, такие как хлопок и лен, с пропиткой, применяемые в неагрессивных и неагрессивных условиях с невысокими температурами.

Геометрические параметры и свойства набивки

Согласно стандарту, сальниковая набивка должна иметь прямоугольную или квадратную форму с размерами поперечного сечения от 3 до 50 миллиметров. Материал должен обладать равномерной структурой, отсутствием дефектов и высокой гибкостью, исключающей вероятность разрушения при монтаже и эксплуатации.

Методика проверки качества набивки

При приемке сальниковой набивки необходимо провести ряд контрольных мероприятий:

1. Визуальный осмотр на наличие дефектов, таких как трещины, ворсинки и посторонние включения.

2. Измерение толщины набивки в нескольких контрольных точках для обеспечения соответствия установленным размерам.

3. Проверка гибкости материала путем его сгибания на определенный угол. Некачественная набивка должна сохранять свою целостность и не разрушаться.

4. Запрос у поставщика сертификатов качества и технических паспортов, подтверждающих соответствие продукции требованиям ГОСТ 5152-84.

Сравнение с другими стандартами

Помимо ГОСТ 5152-84, существуют и другие нормативные документы, регулирующие качество сальниковой набивки. Например, ГОСТ 5152-2003 представляет собой обновленную версию стандарта, учитывающую современные требования и материалы. ГОСТ 9733-88 регламентирует параметры графитовых набивок, используемых в специфических условиях эксплуатации.

Рекомендации для специалистов

Для обеспечения эффективной эксплуатации сальниковых уплотнений рекомендуется:

1. Осуществлять выбор материала набивки в зависимости от условий эксплуатации, включая температурный режим, химический состав рабочей среды и давление.

2. Проводить обязательную проверку качества набивки на гибкость и отсутствие дефектов.

3. Обеспечивать надлежащие условия хранения материала, исключающие его контакт с влагой и агрессивными средами.

4. Требовать от поставщика предоставления сопроводительной документации, подтверждающей соответствие продукции требованиям нормативных документов.

Таким образом, ГОСТ 5152-84 представляет собой важный нормативный документ, регламентирующий качество и эксплуатационные характеристики сальниковой набивки, используемой в различных отраслях промышленности. Соблюдение требований стандарта позволяет обеспечить надежную герметизацию оборудования и предотвратить аварийные ситуации, связанные с утечками рабочей среды.
