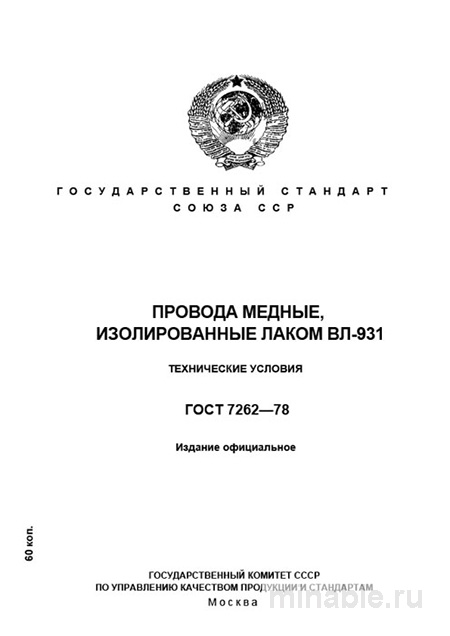

Обзор ГОСТ 7262-78: Медные провода с изоляцией лаком ВЛ-931
В условиях современного промышленного производства, несмотря на внедрение новых материалов, медные провода с изоляцией на основе лака ВЛ-931 продолжают сохранять свою актуальность. Данные провода находят широкое применение в электротехнических устройствах, функционирующих в условиях высоких температур. Правильный выбор и использование таких проводов существенно влияют на эксплуатационные характеристики, надежность и экономическую эффективность конечного изделия. ГОСТ 7262-78 регламентирует технические требования к медным проводам с изоляцией лаком ВЛ-931, обеспечивая их соответствие установленным стандартам качества.
Назначение проводов
Стандарт ГОСТ 7262-78 описывает технические характеристики медных проводов, покрытых лаком ВЛ-931, который обладает высокой термостойкостью. Эти провода предназначены для использования в устройствах, работающих при температурах не выше 130°C. К таким устройствам относятся электродвигатели, трансформаторы и другие высокотемпературные компоненты.
Основные технические характеристики
Стандарт регламентирует ключевые параметры проводов, включая конструктивные особенности, электрические характеристики и методы контроля качества.
Конструкция провода
-
Токопроводящая жила: Изготовлена из медной проволоки, обеспечивающей высокую электропроводность и механическую прочность. Жила должна быть чистой, без следов коррозии и загрязнений, чтобы обеспечить надежную адгезию изоляционного лака.
-
Изоляция: Выполнена из лака ВЛ-931, обладающего высокой термостойкостью и механической прочностью. Толщина изоляционного слоя зависит от диаметра провода и может быть нормальной или увеличенной.
Электрические характеристики
Провода выпускаются различных диаметров, что позволяет подобрать оптимальный вариант для конкретных условий эксплуатации. Стандарт устанавливает допустимые отклонения в размерах, а также требования к электрическому сопротивлению, которые должны соответствовать установленным нормам. Это свидетельствует о высоком качестве медной жилы и отсутствии дефектов в структуре провода.
Методы контроля качества
Для обеспечения соответствия проводов требованиям ГОСТ 7262-78 проводятся следующие виды испытаний:
-
Проверка эластичности: Провод не должен растрескиваться при намотке на стержень.
-
Испытание на истирание: Изоляция должна сохранять свои свойства после многократных циклов перетирания.
-
Тест на термостойкость: Провод должен выдерживать воздействие температуры 130°C в течение 48 часов без изменения своих характеристик.
-
Измерение электрической прочности: Изоляция должна выдерживать установленное испытательное напряжение без пробоя.
Процедура проверки качества
При поступлении партии проводов проводится комплексная проверка их качества в соответствии с требованиями стандарта. Основные этапы проверки включают:
-
Визуальный осмотр: Поверхность провода должна быть гладкой, без трещин, загрязнений и видимых дефектов. Цвет изоляции должен быть равномерным, от темно-красного до коричневого оттенка.
-
Измерение диаметра: Диаметр провода проверяется с помощью микрометра. Отклонение от номинальных значений не должно превышать допустимых пределов.
-
Тест на целостность изоляции: Провод помещается в солевой раствор, что позволяет выявить наличие дефектов в изоляции.
-
Проверка адгезии лака: Изоляция снимается с образца провода лезвием. Качество адгезии оценивается по степени отслаивания: отсутствие крупных фрагментов или пылевых частиц свидетельствует о хорошем качестве изоляции.
Сравнение с аналогичными проводами
Существуют другие типы проводов, аналогичные рассматриваемым, но обладающие своими особенностями. Например, провода с изоляцией ПЭТВ имеют более низкую термостойкость, но отличаются повышенной гибкостью и хорошей паяемостью.
Рекомендации по использованию
При работе с проводами, соответствующими ГОСТ 7262-78, рекомендуется учитывать следующие моменты:
-
При выборе: Указывать марку провода и толщину изоляционного слоя. Для устройств, работающих в условиях повышенных температур, предпочтительнее использовать провода с увеличенной толщиной изоляции.
-
При проверке: Проводить визуальный осмотр, измерение диаметра и проверку на целостность изоляции. Особое внимание следует уделить состоянию поверхности провода.
-
При хранении: Хранить провода в сухом, защищенном от влаги месте, чтобы предотвратить ухудшение изоляционных свойств лака.
-
При эксплуатации: Избегать чрезмерного натяжения проводов и использования острых направляющих. Соблюдать установленный температурный режим эксплуатации.
ГОСТ 7262-78 является важным нормативным документом, обеспечивающим высокое качество медных проводов с изоляцией лаком ВЛ-931. Соблюдение требований стандарта позволяет производить надежные и долговечные электротехнические изделия.
