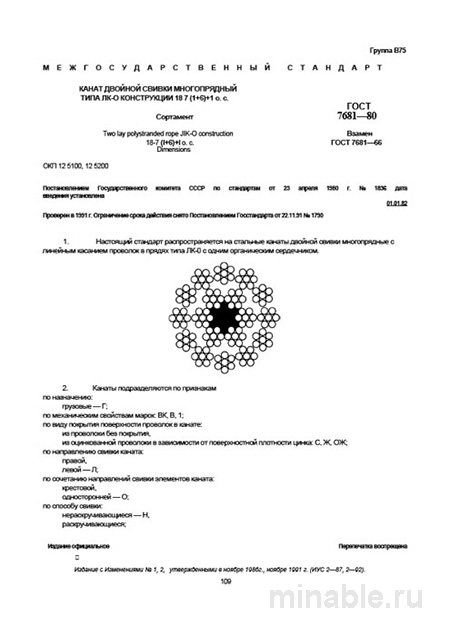

ГОСТ 7681-80: Комплексный разбор канатов ЛК-О 18х7 (1+6)+1 о.с.

Обзор ГОСТ 7681-80: анализ каната типа ЛК-О

В промышленной и машиностроительной сферах надежность функционирования подъемных и транспортных систем имеет первостепенное значение. Выбор стального каната представляет собой критически важное решение, требующее глубокого понимания нормативных требований. ГОСТ 7681-80 является одним из таких стандартов, с которым регулярно сталкиваются специалисты в области проектирования и эксплуатации подъемных механизмов. В данном обзоре мы представим анализ данного стандарта, используя профессиональную терминологию и исключая сложные технические термины.

Назначение и области применения каната по ГОСТ 7681-80

Данный стандарт регламентирует производство канатов с двойным типом свивки, где проволоки в прядях контактируют друг с другом. Конструкция каната обозначается как 18х7 (1+6)+1 о.с., что означает наличие 18 прядей, каждая из которых состоит из 7 проволок (одна центральная и шесть периферийных), а также одного органического сердечника в центральной части.

Канаты данного типа находят применение в таких областях, как закрепление мачт и башенных конструкций, судостроение и лесная промышленность. Однако они не предназначены для использования в подъемных механизмах и кранах. Основная функция таких канатов заключается в обеспечении устойчивости и выдерживании статических или переменных нагрузок при отсутствии значительных перемещений.

Основные требования ГОСТ 7681-80

Стандарт ГОСТ 7681-80 устанавливает строгие требования к техническим характеристикам канатов, которые должны соблюдаться как производителями, так и потребителями для оценки качества продукции.

Материалы и конструкция

Канаты изготавливаются из холоднотянутой проволоки нормальной прочности. Органический сердечник, выполненный из пеньки или других материалов, служит для смазки каната и повышения его гибкости. Важно, чтобы сердечник был должным образом пропитан, поскольку его повреждение может привести к преждевременному износу каната.

Размеры и прочность

В стандарте указаны точные диаметры канатов, варьирующиеся от 3,8 до 14,5 мм. При приемке канатов необходимо проводить измерения диаметра в нескольких точках, особенно если канат поставляется в бухтах. Прочность каната определяется его диаметром и характеристиками проволоки, что должно учитываться при расчетах для конкретных условий эксплуатации.

Методы проверки каната при приобретении и в процессе эксплуатации

При приобретении каната необходимо проводить тщательную проверку его качества.

Визуальная оценка

Первоначально следует ознакомиться с сопроводительной документацией, включающей сертификат соответствия и паспорт изделия, в котором указаны все технические параметры каната. Затем необходимо осмотреть бухту: канат должен быть равномерно уложен без петель и перехлестов, а концы каната должны быть надежно защищены от раскручивания.

Критерии оценки качества

• Свивка: Выступающие или впадины на поверхности каната свидетельствуют о нарушении технологии производства.

• Смазка: Равномерное покрытие каната смазкой является обязательным условием, так как отсутствие смазки может привести к коррозии.

• Наличие коррозии: Даже незначительные следы ржавчины могут существенно снизить эксплуатационные характеристики каната.

• Состояние сердечника: Упругость каната на различных участках должна быть равномерной, что свидетельствует о целостности сердечника.

Сравнительный анализ каната типа ЛК-О с другими типами канатов

Часто канат типа ЛК-О путают с канатами, предназначенными для подъемных механизмов. Для наглядного сравнения рассмотрим основные различия между этими типами канатов:

/ Параметр / ГОСТ 7681-80 (ЛК-О 18х7+1 о.с.) / ГОСТ 2688-80 (ЛК-РО 6х19(1+6+6/6)+1 о.с.) / ГОСТ 3079-80 (ЛК-Р 6х19(1+6+6/6)+1 о.с.) / /-----------------------------/-------------------------------------------------------------------------/----------------------------------------------------------------------/---------------------------------------------------------------------/ / Назначение / Расчалки, оттяжки, вязочные работы / Подъем грузов (краны, лебедки) / Подъем грузов и транспортировка / / Конструкция и гибкость / Многопрядная (18 прядей), средняя гибкость / Малопрядная (6 прядей), высокая гибкость / Малопрядная (6 прядей), высокая гибкость / / Сердечник / Органический (пенька) / Органический (пенька) / Металлический (оцинкованная проволока) / / Устойчивость к сдавливанию / Низкая / Низкая/Средняя / Высокая / / Преимущества / Хорошо гасит вибрации, удобен для вязочных работ / Высокая гибкость и прочность, подходит для многократного изгиба / Высокая стойкость к сдавливанию, устойчивость к повреждениям /

Из таблицы видно, что использование каната типа ЛК-О в условиях, требующих повышенной прочности и устойчивости к изгибам, может привести к его преждевременному износу. В то же время применение более дорогостоящих канатов для задач, не требующих высокой гибкости и устойчивости к сдавливанию, является нецелесообразным.

Рекомендации для специалистов

• При приобретении: Необходимо указывать полное обозначение каната, включая диаметр и марку, для предотвращения ошибок.

• При проверке: Рекомендуется использовать штангенциркуль для точного измерения диаметра. Если отклонение от номинального значения превышает 5%, следует провести дополнительную проверку.

• В процессе эксплуатации: Важно учитывать, что канат типа ЛК-О не предназначен для значительных изгибов и сдавливания. Необходимо избегать установки зажимов на участках с высокой нагрузкой и регулярно проверять канат на наличие коррозии и износа.

• При хранении: Канаты следует хранить в сухом помещении на специальных полках. Если канат поставляется без барабана, его необходимо аккуратно смотать и перевязать для предотвращения раскручивания.

ГОСТ 7681-80 представляет собой важный нормативный документ, регулирующий производство и эксплуатацию канатов типа ЛК-О. Понимание требований данного стандарта позволяет специалистам правильно выбирать канаты для конкретных задач, обеспечивая безопасность и надежность эксплуатации подъемных и транспортных систем.
