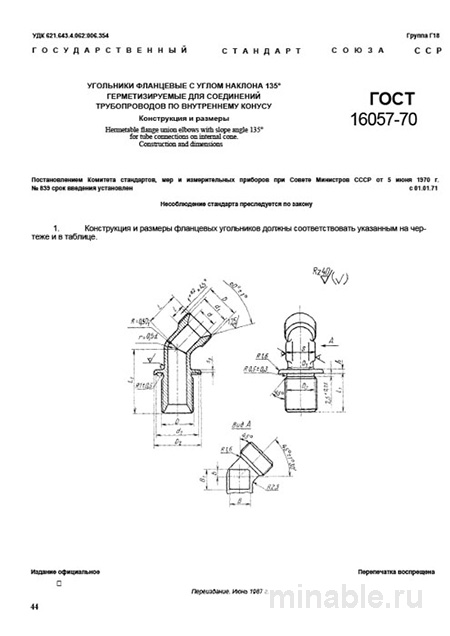

Обзор ГОСТ 16057-70: Угольники для трубопроводов под углом 135 градусов
В промышленном секторе, особенно в энергетике, химической и тяжелой отраслях, надежность трубопроводных соединений является ключевым фактором. Это обусловлено не только техническими требованиями, но и необходимостью обеспечения безопасности и стабильности работы систем. Среди широкого ассортимента трубопроводной арматуры особое место занимают угольники с углом в 135 градусов, регламентируемые ГОСТ 16057-70. Данный стандарт, несмотря на его принятие в прошлом, продолжает сохранять свою актуальность и значимость.
Назначение угольников под углом 135 градусов
Угольники, соответствующие ГОСТ 16057-70, предназначены для соединения труб в системах, функционирующих при повышенном давлении. Их конструктивной особенностью является угол в 135 градусов и специализированное резьбовое соединение по внутреннему конусу, что обеспечивает высокую герметичность по сравнению с прямыми углами или уголками под 90 градусов.
Применение таких угольников наиболее характерно для:
-
Систем подачи воды и пара на тепловых и атомных электростанциях;
-
Нефтепроводов и газопроводов;
-
Промышленных установок, где используется высокомощное оборудование, например, в металлургической отрасли.
Угол в 135 градусов способствует более плавному движению потока рабочей среды, что позволяет снизить динамическую нагрузку на трубопроводные элементы и предотвратить их преждевременный износ. Однако при монтаже данных угольников необходимо учитывать направление прилагаемых нагрузок.
Требования к производству угольников
ГОСТ 16057-70 устанавливает строгие требования к размерам и материалам изготовления угольников. Основные технические параметры включают:
-
Диапазон диаметров труб, на которые рассчитаны угольники, от 10 до 100 мм;
-
Габаритные размеры под гаечный ключ;
-
Точную геометрию угла наклона и конусности.
Для производства угольников применяются различные виды стали:
-
Обычная углеродистая сталь для использования в неагрессивных средах, таких как транспортировка воды или нефти;
-
Легированная сталь для эксплуатации в условиях высоких температур или воздействия агрессивных сред.
После завершения производственного процесса угольники подвергаются обязательным испытаниям на прочность и герметичность.
Методы контроля качества угольников
При поступлении партии угольников на склад проводится их тщательная проверка на соответствие установленным стандартам. В процессе контроля осуществляется:
-
Визуальный осмотр на наличие дефектов поверхности, таких как царапины, трещины или следы коррозии;
-
Измерение геометрических параметров, включая угол наклона и конусность, с использованием специализированных измерительных инструментов;
-
Определение твердости материала для подтверждения соответствия техническим требованиям;
-
Проверка маркировки на соответствие заявленным характеристикам, включая марку стали, диаметр трубы и допустимое рабочее давление.
Основные дефекты, выявляемые в процессе контроля, включают несоответствие размеров и наличие загрязнений на поверхности, которые могут стать причиной протечек.
Сравнительный анализ угольников под 135 и 90 градусов
Для более глубокого понимания преимуществ угольников под углом 135 градусов целесообразно провести их сравнение с уголками под 90 градусов:
/ Параметр / Угольник под углом 135 градусов / Угольник под углом 90 градусов / /----------/--------------------------------/--------------------------------/ / Назначение / Системы с вибрациями и высоким давлением / Обычные системы без высоких нагрузок / / Сопротивление / Ниже за счет плавного изменения направления потока / Выше за счет резкого изменения направления потока / / Точность изготовления / Высокие требования к геометрической точности / Стандартные требования к точности / / Износостойкость / Повышенная / Средняя, возможны протечки / / Тип соединения / Внутренний конус / Фланец на фланец /
Выбор между данными типами угольников зависит от конкретных условий эксплуатации трубопроводной системы.
Рекомендации для специалистов
При работе с угольниками под углом 135 градусов рекомендуется учитывать следующие аспекты:
-
Обеспечение качества. Приобретение продукции от проверенных производителей и контроль качества на всех этапах работы.
-
Планирование монтажа. Учет конструктивных особенностей угольников при проектировании трубопроводных систем для предотвращения их повреждения и снижения эффективности работы.
-
Документальное подтверждение. Проверка наличия сертификатов соответствия и протоколов испытаний при покупке.
-
Визуальный и инструментальный контроль. Обязательная проверка качества угольников перед их установкой.
Заключение
Угольники для трубопроводов под углом 135 градусов, соответствующие ГОСТ 16057-70, являются важным элементом систем, работающих под высоким давлением. Их применение требует строгого соблюдения технологических процессов и контроля качества на всех этапах эксплуатации. Правильное использование и своевременное техническое обслуживание данных угольников обеспечивают надежность и безопасность функционирования трубопроводных систем.
