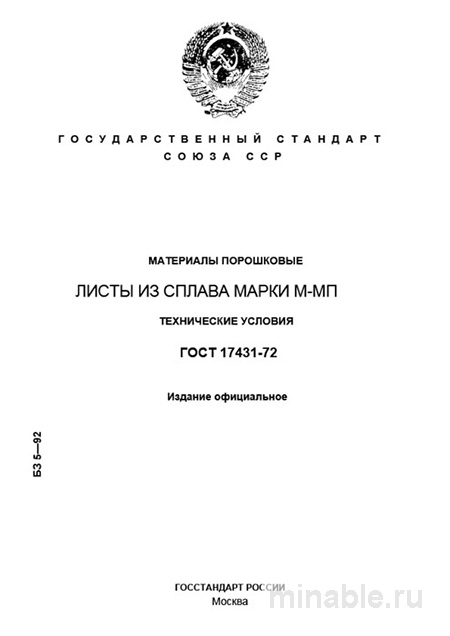

ГОСТ 17431-72: Разбор и описание листов из порошкового сплава М-МП

Обзор ГОСТ 17431-72: Руководство по выбору и использованию порошковых листов из сплава М-МП

При проектировании и производстве оборудования и устройств важно тщательно подходить к выбору материалов. Качество используемых материалов напрямую влияет на эксплуатационные характеристики и долговечность готовой продукции. ГОСТ 17431-72 регламентирует параметры порошковых листов из сплава М-МП, который широко применяется в условиях высоких нагрузок и температур. Несмотря на то, что стандарт был принят в 1972 году, его положения остаются актуальными для ряда специализированных применений.

Цель стандарта

ГОСТ 17431-72 устанавливает требования к порошковым листам из сплава меди, никеля и молибдена, маркированным как М-МП. Эти листы производятся методом порошковой металлургии и предназначены для использования в условиях повышенных нагрузок и температур. Основные области применения включают:

• Производство уплотнительных элементов (прокладки, шайбы) для машин и оборудования.

• Изготовление деталей для электронной аппаратуры, где критически важна стабильность размеров при нагреве и высокая электропроводность.

• Создание компонентов вакуумных систем, требующих высокой герметичности и устойчивости к термическим воздействиям.

Характеристики материала

Стандарт детально описывает состав, свойства и требования к листам из сплава М-МП.

Состав и маркировка

Сплав М-МП представляет собой комбинацию меди, никеля и молибдена, содержание которых строго регламентировано. Листы могут выпускаться в двух состояниях: мягком и твёрдом. Маркировка включает информацию о типе проката (холоднокатаный или горячекатаный), состоянии материала, геометрических размерах и номере стандарта. Например, правильное обозначение будет выглядеть следующим образом: «Лист М-МП холоднокатаный мягкий 1 мм х 500 мм х 100 мм ГОСТ 17431-72».

Геометрические параметры

Листы из сплава М-МП выпускаются в различных размерах:

• Толщина: от 0,5 до 5 мм для холоднокатаных листов и от 5 до 20 мм для горячекатаных.

• Ширина: от 100 до 600 мм.

• Длина: от 300 до 2000 мм.

Точное соблюдение геометрических параметров является обязательным условием для обеспечения совместимости листов с проектными требованиями.

Физико-механические свойства

Основные механические характеристики листов М-МП включают:

• Предел прочности на растяжение: от 196 до 539 МПа в зависимости от состояния материала.

• Относительное удлинение: до 15% для мягких листов.

• Твёрдость по Бринеллю (HB): от 50 до 110.

• Пористость: не более 0,5%.

Контроль качества

При приёмке листов М-МП необходимо проводить тщательный контроль качества. Основные этапы проверки включают:

1. Визуальный осмотр поверхности на предмет дефектов (трещины, раковины, включения).

2. Измерение геометрических параметров в нескольких контрольных точках.

3. Сверку маркировки и наличие сертификата соответствия ГОСТ 17431-72.

4. Механические испытания образцов, вырезанных из партии листов, на растяжение и твёрдость.

Сравнение с альтернативными материалами

Для более глубокого понимания преимуществ и недостатков сплава М-МП целесообразно провести сравнительный анализ с другими материалами, регламентируемыми соответствующими стандартами.

/ Параметр / ГОСТ 17431-72 (М-МП) / ГОСТ 1173-93 (латунь) / ГОСТ 495-92 (медный сплав) / /--------------------------/------------------------------/----------------------------/----------------------------/ / Основное назначение / Детали для высоких нагрузок / Штамповка / Коррозионная стойкость / / Ключевое свойство / Низкая пористость / Пластичность / Сопротивление коррозии / / Пористость, не более / 0,5% / Не нормируется / Не нормируется / / Предел прочности, МПа / 196 (мягкий) / 295 (мягкий) / 290 (мягкий) / / Относительное удлинение, %/ 15 (мягкий) / 40 (мягкий) / 35 (мягкий) /

Из таблицы видно, что сплав М-МП уступает латуни и другим медным сплавам по пластичности и прочности, однако его преимущество заключается в устойчивости к высоким температурам и нагрузкам.

Рекомендации по работе с материалом

Для эффективного использования листов из сплава М-МП рекомендуется придерживаться следующих правил:

1. При закупках:

   • Указывать в спецификации номер стандарта ГОСТ 17431-72.

   • Требовать предоставления сертификата соответствия.

   • Учитывать требования к пористости материала, если это критично для проекта.

2. Для технологов:

   • При обработке мягких листов использовать методы гибки, штамповки и лазерной резки.

   • Избегать механической обработки из-за высокой склонности к затуплению инструментов.

   • Сварку проводить методом контактной сварки, избегая дуговой сварки, которая может привести к деградации материала.

3. Для специалистов по качеству:

   • Проводить комплексный контроль качества, включая визуальный осмотр, измерение параметров и механические испытания.

   • Обращать внимание на звуковые характеристики материала (звонкий звук указывает на высокое качество).

4. Возможные дефекты:

   • Наиболее часто встречаются трещины на краях листов, отклонения от заданных размеров и наличие внутренних дефектов.

Заключение

ГОСТ 17431-72 является важным нормативным документом, регламентирующим характеристики и применение порошковых листов из сплава М-МП. Несмотря на то, что стандарт был разработан более 50 лет назад, он остаётся актуальным для ряда специализированных отраслей. Правильный выбор материала, его тщательная проверка и грамотное использование позволяют создавать надёжные и долговечные изделия, способные функционировать в условиях повышенных температур и нагрузок.
