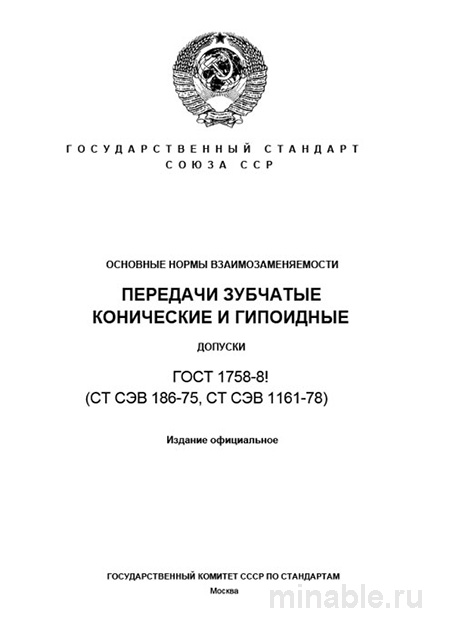

ГОСТ 1758-81: Комплексный разбор конических и гипоидных зубчатых передач

Обзор ГОСТ 1758-81: Практический взгляд из цеха

В сфере машиностроения, особенно при производстве тяжёлой техники, такой как карьерные самосвалы и сельскохозяйственные машины, конические и гипоидные передачи играют ключевую роль в передаче движения от двигателя к рабочим механизмам. Качество этих передач напрямую влияет на долговечность, надёжность и уровень шума всей машины. ГОСТ 1758-81 является нормативным документом, регламентирующим требования к производству и контролю качества конических зубчатых передач с круговыми зубьями и гипоидных передач. Несмотря на то, что стандарт был введён более 40 лет назад, он продолжает оставаться актуальным и востребованным в отечественной промышленности. В данном обзоре представлен анализ стандарта с практической точки зрения.

Цели и область применения

ГОСТ 1758-81 устанавливает допуски и требования к соединениям конических зубчатых передач с круговыми зубьями и гипоидных передач, обеспечивая их взаимозаменяемость и возможность установки без дополнительной подгонки. Стандарт распространяется на передачи с диаметром до 200 мм и разнообразными параметрами зубьев, охватывая широкий спектр машин, включая станки, конвейеры, а также главные передачи карьерных самосвалов и сельскохозяйственной техники. Следует отметить, что стандарт определяет допуски, в то время как конкретные технические характеристики, такие как материал, твёрдость и термическая обработка, регламентируются в конструкторской документации.

Основные требования

ГОСТ 1758-81 разделяет допуски на три категории: точность работы, плавность хода и контакт зубьев. В стандарте предусмотрено 12 степеней точности, однако на практике чаще всего используются степени 7-9 для общего применения и 10-11 для сельскохозяйственной техники.

Точность работы

Эта категория оценивает отклонение ведомой шестерни от заданной траектории. Основные параметры включают колебания межосевого расстояния и отклонения шага зубьев. Несоответствие этим параметрам может привести к неравномерной работе передачи и возникновению дополнительных нагрузок на механизм.

Плавность хода

Плавность вращения шестерни оценивается по уровню вибраций и шума. Высокий уровень шума часто указывает на проблемы с плавностью хода, вызванные неровностями зубьев или шероховатостью поверхности. Для выявления данных дефектов требуется специализированное оборудование и проведение испытаний на стенде.

Контакт зубьев

Данная категория является наиболее важной с точки зрения визуального контроля. Стандарт устанавливает требования к форме и расположению пятна контакта на зубьях при проверке на стенде. Следует учитывать, что результаты, полученные при малых нагрузках, могут не отражать реальную картину. Рекомендуется требовать протоколы испытаний под номинальной нагрузкой.

Методы контроля качества

Контроль качества конических передач является многоэтапным процессом, включающим как визуальный осмотр, так и специализированные испытания.

Визуальный осмотр

Включает проверку размеров, углов, твёрдости зубьев, а также выявление дефектов, таких как повреждения или следы перегрева. Для ответственных передач может быть применено магнитное или ультразвуковое обследование.

Стендовые испытания

Стендовые испытания являются наиболее надёжным методом оценки работоспособности передачи. Передача устанавливается на специальный стенд, где проверяются её динамические характеристики. Важно обеспечить правильную настройку и калибровку стенда для получения точных результатов.

Возможные дефекты

• Нарушение пятна контакта: может быть вызвано ошибками при изготовлении или дефектами термической обработки.

• Повышенный шум и вибрация: часто связаны с неровностями зубьев или их шероховатостью.

• Износ зубьев: возникает при превышении допустимых нагрузок или нарушении технологии термической обработки.

Сравнительный анализ с другими стандартами

ГОСТ 1758-81 часто сравнивают с ГОСТ 1643-81, регламентирующим параметры цилиндрических передач, а также с международными аналогами.

/ Параметр / ГОСТ 1758-81 (Конические и гипоидные) / ГОСТ 1643-81 (Цилиндрические) / /-----------------------------------/---------------------------------------/------------------------------/ / Основное назначение / Передачи с пересекающимися осями, требующие точной сборки. / Передачи с параллельными осями, проще в сборке. / / Ключевые параметры / Колебание межосевого расстояния, пятно контакта. / Биение, шаг, направление зуба. / / Влияние монтажа / Высокое. Ошибки трудно исправить. / Низкое. Допуски заложены в детали. / / Степени точности / 1-12 / 1-12 / / Практический диапазон / 7-9 (силовые), 10-11 (вспомогательные) / 6-8 (точные), 8-9 (силовые), 10-11 (вспомогательные) /

Рекомендации для специалистов

На основании опыта работы с поставщиками и контроля качества можно сформулировать следующие рекомендации:

При заключении договоров

• В технической документации обязательно указывать не только номер ГОСТ, но и конкретные степени точности по всем трём параметрам.

• Указывать материал, тип термической обработки и требуемую твёрдость для обеспечения долговечности изделия.

При входном контроле

1. Визуальный осмотр: проверка на наличие повреждений, перегрева или дефектов обработки.

2. Анализ документации: требование сертификатов и протоколов испытаний.

3. Выборочный контроль: проведение измерений основных параметров на собственном оборудовании.

4. Проверка установки: убедиться в правильной установке корпуса и отсутствии перекосов.

При возникновении проблем

При обнаружении шума или износа передачи рекомендуется провести анализ пятна контакта, проверить на перекосы и правильность приработки.

ГОСТ 1758-81 представляет собой надёжный инструмент для контроля качества сложных механизмов. Его эффективность достигается за счёт правильного понимания работы передачи и строгого соблюдения установленных норм.
