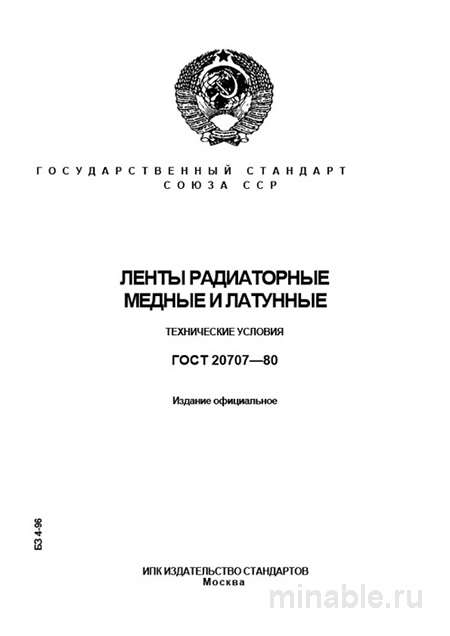

ГОСТ 20707-80: Разбор и Описание Лент Радиаторных Медных и Латунных

Обзор ГОСТ 20707-80: Ключевые аспекты для инженеров-теплотехников

При разработке и производстве теплообменного оборудования, такого как радиаторы для автомобилей и холодильные системы, критически важно обеспечить высокие эксплуатационные характеристики материалов. Стандарт ГОСТ 20707-80 регламентирует производство холоднокатаных лент из меди и латуни, предназначенных для изготовления теплообменных трубок и пластин. В данном обзоре рассматриваются основные положения стандарта и его практическое применение.

Назначение и область применения

Стандарт ГОСТ 20707-80 устанавливает технические требования к холоднокатаным лентам из меди марки М1 и латуни марки Л90, используемым в производстве теплообменников, радиаторов, охладителей и других теплообменных устройств. Основные требования касаются механической прочности, пластичности и устойчивости к коррозии.

Области применения включают:

• Автомобильную промышленность (радиаторы охлаждения, системы кондиционирования)

• Машиностроение (теплообменники для промышленного оборудования, гидравлические системы)

• Холодильную технику и климатическое оборудование

• Энергетическую отрасль (системы охлаждения)

Основные технические требования

Стандарт определяет параметры лент, включая материал, размеры и механические свойства.

Материалы

Допускается использование только двух марок материалов:

• Медь марки М1

• Латунь марки Л90, обладающая повышенной пластичностью и коррозионной стойкостью

Размеры

ГОСТ 20707-80 устанавливает строгие требования к толщине и ширине лент:

• Толщина: от 0,10 до 0,25 мм (допуски на толщину составляют ±0,01 мм для лент толщиной до 0,15 мм и ±0,015 мм для лент толщиной свыше 0,15 мм)

• Ширина: от 25 до 200 мм (допуски зависят от ширины ленты и регламентируются стандартом)

Точность размеров критически важна для обеспечения качества сборки теплообменных устройств и эффективности пайки.

Механические свойства

В зависимости от твердости, ленты подразделяются на три категории:

• Мягкие (М)

• Полутвердые (П)

• Твердые (Т)

Мягкие ленты обладают высокой пластичностью, но могут подвергаться деформации, полутвердые и твердые ленты характеризуются повышенной жесткостью, что требует точного расчета радиуса гибки.

Методы контроля качества

Контроль качества лент осуществляется на основании следующих процедур:

1. Визуальный осмотр: проверка поверхности ленты на наличие дефектов, таких как царапины, вмятины и трещины. Особое внимание уделяется краям ленты, которые должны быть без повреждений.

2. Измерение геометрических параметров: определение толщины и ширины ленты с использованием специализированных измерительных инструментов. Измерения проводятся в нескольких точках по длине и ширине рулона.

3. Испытания на прочность: механические испытания образцов ленты на растяжение для оценки предела прочности и относительного удлинения.

4. Испытания на изгиб: проверка способности ленты выдерживать изгибы на 180 градусов без разрушения.

Сравнение ГОСТ 20707-80 с другими стандартами

Для понимания специфики ГОСТ 20707-80 его можно сравнить с ГОСТ 1173-2006, регламентирующим производство латунных лент общего назначения.

/ Параметр / ГОСТ 20707-80 / ГОСТ 1173-2006 / /--------------------------------/-----------------------------------------/------------------------------------------/ / Назначение / Теплообменное оборудование / Изделия различного назначения (штамповка, электротехника, строительство, декор) / / Материалы / Медь М1, латунь Л90 / Многообразие материалов / / Допуски толщины / Строгие (±0,01 мм для тонких лент) / Более мягкие (±0,05 мм) / / Требования к поверхности / Высокие, без дефектов / Допускаются мелкие дефекты /

Рекомендации для инженеров и специалистов

1. Точность при оформлении заказов: при оформлении заявок необходимо указывать марку сплава, состояние поставки и требуемые размеры лент.

2. Контроль качества: проверка лент должна проводиться не только на основании сертификатов соответствия, но и путем проведения собственных испытаний.

3. Упаковка: ленты должны быть надежно упакованы для предотвращения повреждений при транспортировке.

4. Тестирование перед использованием: перед применением на производстве рекомендуется проводить тестирование лент в условиях, максимально приближенных к реальным.

5. Выбор состояния поставки: для сложных деталей рекомендуется использовать мягкие ленты, для простых — полутвердые или твердые, в зависимости от конструктивных особенностей изделия.

Заключение

ГОСТ 20707-80 является важным нормативным документом, обеспечивающим высокое качество и надежность теплообменного оборудования. Понимание и соблюдение требований стандарта является ключевым фактором для успешного проектирования и производства теплообменных устройств.
