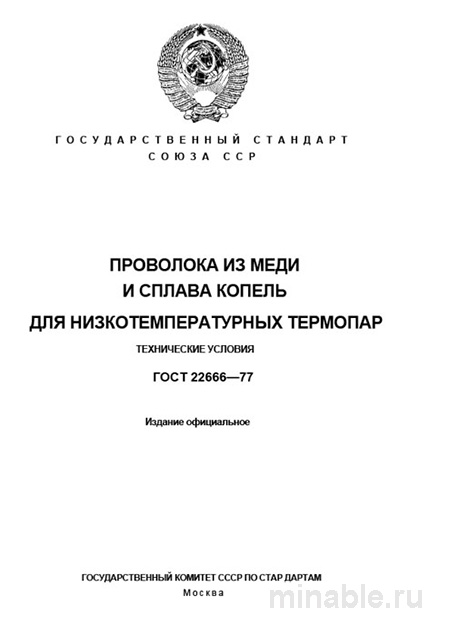

ГОСТ 22666-77: Разбор и описание стандарта для проволоки из меди и копель

Обзор ГОСТ 22666-77: Проволока для высокоточных измерений температуры

В области машиностроения и приборостроения, где предъявляются повышенные требования к точности измерений, качество материалов играет критически важную роль. Особое значение имеет проволока, используемая для создания термопар — приборов, предназначенных для измерения температуры. ГОСТ 22666-77 представляет собой нормативный документ, который на протяжении многих лет обеспечивает стандартизацию и контроль качества данной продукции.

Назначение стандарта

Настоящий стандарт регламентирует технические условия на изготовление и поставку проволоки для термопар, которые являются неотъемлемой частью измерительных приборов. Термопары состоят из двух разнородных металлических проводников, соединенных в месте измерения температуры. ГОСТ 22666-77 устанавливает требования к двум основным видам проволоки:

1. Медная проволока марки М1, используемая для создания положительного электрода термопары.

2. Сплав копель марки МНМц 43-0,5, представляющий собой смесь меди, никеля и марганца и применяемый для отрицательного электрода.

Данные термопары предназначены для измерения температуры в диапазоне от -200 до +600 °C и широко применяются в научных исследованиях, промышленности и других областях, где требуется высокая точность измерений.

Основные требования стандарта

Стандарт устанавливает строгие требования к качеству проволочного материала, включая:

1. Химический состав:

   • Медная проволока должна содержать не менее 99,9% чистой меди с минимальным содержанием примесей, в том числе серебра.

   • Для сплава копель предусмотрены точные пропорции никеля (43%) и марганца (0,5%), а также минимальное содержание меди и других примесей.

2. Физические характеристики:

   • Проволока должна быть отожженной для обеспечения необходимой пластичности и удобства в использовании.

   • Диаметр проволоки строго регламентирован: для проволоки диаметром 1 мм отклонение не должно превышать ±0,01 мм.

   • Форма проволоки должна быть цилиндрической по всей длине.

3. Электрические параметры:

   • Термоэлектродвижущая сила (ТЭДС) является ключевым параметром, характеризующим точность измерения температуры. Для меди и копеля предусмотрены следующие допуски:

     • Для медной проволоки разница в показаниях между проверяемым и эталонным образцом не должна превышать ±3 мкВ.

     • Для копеля этот показатель составляет ±4 мкВ.

Методы контроля качества

При приемке партии проволоки проводятся следующие виды испытаний:

1. Визуальный осмотр: Проверка на наличие механических повреждений, загрязнений, коррозии и других дефектов поверхности.

2. Измерение диаметра: Контроль размеров проволоки в нескольких сечениях для обеспечения соответствия установленным нормам.

3. Определение ТЭДС: Измерение разности потенциалов между двумя концами проволоки, один из которых находится в горячей, а другой — в холодной среде.

Отличия от других типов проволоки

Проволока, соответствующая ГОСТ 22666-77, отличается от обычной медной проволоки, предназначенной для других целей, таких как электропроводка и обмотки. Основное отличие заключается в более строгих требованиях к чистоте материала, точности геометрических параметров и электрическим характеристикам, что обеспечивает высокую точность измерений температуры.

Рекомендации по использованию

Для обеспечения корректной эксплуатации проволоки, соответствующей ГОСТ 22666-77, рекомендуется:

1. Осуществлять закупку продукции у проверенных поставщиков, имеющих соответствующие сертификаты и протоколы испытаний.

2. Проводить визуальный осмотр и проверку диаметра проволоки при ее получении.

3. Обеспечивать правильное хранение проволоки в сухом, защищенном от воздействия химических веществ и других металлов месте.

4. Использовать чистые инструменты и средства индивидуальной защиты при работе с проволокой для предотвращения ее загрязнения.

Заключение

ГОСТ 22666-77 является основополагающим нормативным документом, регулирующим производство и поставку проволоки для термопар. Его соблюдение гарантирует высокую точность и надежность измерительных приборов, что критически важно в условиях современного машиностроения и приборостроения.
