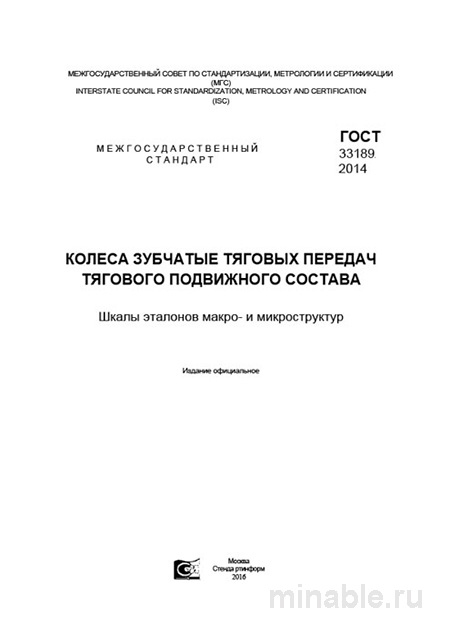

Обзор ГОСТ 33189-2014: методы контроля качества зубчатых колес для железнодорожного транспорта
В области машиностроения, особенно в сфере производства подвижного состава для железных дорог, первостепенное значение имеет обеспечение высокого уровня надежности и долговечности всех конструктивных элементов. Зубчатые колеса, функционирующие в условиях интенсивной механической нагрузки, подвергаются строгим требованиям к качеству, регламентированным ГОСТ 33189-2014. Данный стандарт направлен на оценку соответствия геометрических и физико-механических характеристик зубчатых колес установленным нормам, что гарантирует их безопасную эксплуатацию.
Назначение и область применения ГОСТ 33189-2014
Стандарт ГОСТ 33189-2014 определяет порядок проведения испытаний зубчатых колес, используемых в железнодорожном транспорте. В нем подробно описаны методы контроля макро- и микроструктуры металла, а также критерии оценки качества материалов и сварных соединений. Это позволяет выявить потенциальные дефекты, способные привести к снижению эксплуатационных характеристик и повышенному риску аварийных ситуаций.
Объекты контроля
-
Макроструктура: при анализе макроструктуры проводится визуальная оценка общего состояния металла на макроскопическом уровне. Особое внимание уделяется равномерности распределения волокон, отсутствию крупных включений и других дефектов, влияющих на прочностные характеристики изделия.
-
Микроструктура: микроструктурный анализ включает исследование образцов металла под микроскопом. Важным аспектом является оценка состояния упрочненного слоя зуба, который подвергается наибольшим механическим нагрузкам. Особое внимание уделяется микроструктуре сердцевины зуба, где должно отсутствовать наличие трещин, пор и других дефектов, снижающих усталостную прочность материала.
Методология контроля
Для проведения испытаний отбираются образцы металла из различных зон зубчатого колеса. Эти образцы подвергаются механической обработке для получения плоскостных шлифов, которые затем исследуются с использованием оптической микроскопии. Результаты исследований сопоставляются с эталонными значениями, установленными стандартом. В случае выявления несоответствий, изделие может быть забраковано или направлено на дополнительную доработку.
Значимость соблюдения стандарта
Соблюдение требований ГОСТ 33189-2014 является критически важным для обеспечения безопасности и надежности железнодорожного транспорта. Неправильная эксплуатация зубчатых колес, изготовленных с отклонениями от установленных норм, может привести к серьезным авариям, представляющим угрозу для жизни и здоровья людей, а также для сохранности инфраструктуры.
Возможные ошибки при контроле
Одной из распространенных ошибок является недостаточное внимание к состоянию сердцевины зуба, в то время как основное внимание уделяется упрочненному слою. Однако именно дефекты в сердцевине часто становятся причиной преждевременного выхода из строя зубчатых колес. Поэтому комплексный подход к контролю, включающий оценку обоих компонентов, является необходимым условием для обеспечения высокого уровня надежности.
Рекомендации для специалистов
-
Требовать предоставления протоколов испытаний с фотографиями образцов, подтверждающих соответствие продукции установленным требованиям.
-
Уделять особое внимание состоянию сердцевины зуба.
-
Проводить контроль на предмет наличия обезуглероживания поверхности, являющегося скрытым дефектом, способным значительно снизить эксплуатационные характеристики изделия.
Применение ГОСТ 33189-2014 способствует производству зубчатых колес, отвечающих высоким требованиям надежности и безопасности. Данный стандарт является основополагающим инструментом для контроля качества продукции, используемой в железнодорожном транспорте, и обеспечивает соответствие изделий действующим техническим регламентам.
